Lamellenlüfter Airjet

Natürliche Lüftung für Industrieanlagen

Gerade in Produktionsbetrieben der Schwerindustrie treten extreme Lüftungsprobleme auf. Hitze, Rauch und Staub beeinträchtigen hier die Leistungsfähigkeit der Mitarbeiter in besonderer Weise. Die Folge sind Krankheiten und Produktionsausfälle.
Diesem Problem haben sich unsere roda Fachingenieure angenommen und haben ein energieunabhängiges und natürliches Lüftungssystem konzipiert: Die Zuluft-Jalousie AIRJET. Sie sorgt für frische Luft im Arbeitsbereich und reduziert dadurch die Wärme-, Staub- und Rauchbelastung.
Der AIRJET ist eine Zuluft-Jalousie zur natürlichen Belüftung und wurde speziell für die extremen Bedingungen hitzeintensiver Industrien, wie z.B. der Stahl-, Maschinen-, oder Glasindustrie, entwickelt.

    Die Zuluft-Jalousie AIRJET ist robust, wartungsarm und bewirkt eine wirksame Belüftung der Problemzonen. Außerdem ermöglicht sie während der Belüftungsphase den Tageslichteinfall im Gebäude. So sorgt die Zuluft-Jalousie AIRJET als Bestandteil eines Lüftungssystems für bessere Arbeitsplatzbedingungen.
    Der AIRJET kann in alle gängigen Wandkonstruktionen montiert werden. Dabei darf er nur in senkrechte Wände eingesetzt werden, wobei die Lamellen waagrecht angeordnet werden.

    Broschüre jetzt downloaden!

    Einsatzbereiche

    Senkrechte Wandkonstruktionen

    Vorteile

    Lamellen Lüfter Airjet

    • Individuelle Anpassung an jedes Bauobjekt für
      Wandöffnungen bis 5,46 m2
    • Montage in alle gängigen senkrechten Wandkonstruktionen
    • Natürliche und angenehme Frischluftzufuhr
    • Produktionssteigerung
    • Stabil ausgelegte Drehpunkte
    • Guter aerodynamischer Wirkungsgrad
    • Nutzung zur täglichen Lüftung
    • Volllüftung bei Lamellenstellung 85°
    • Möglichkeit zur Ausrüstung mit Kulissenschalldämpfern
    • Individuelle Farbgebung durch Pulverbeschichtung
    • Einfache und robuste Konstruktion, daher wartungsarm

    Technische Details

    Lamellen Lüfter Airjet

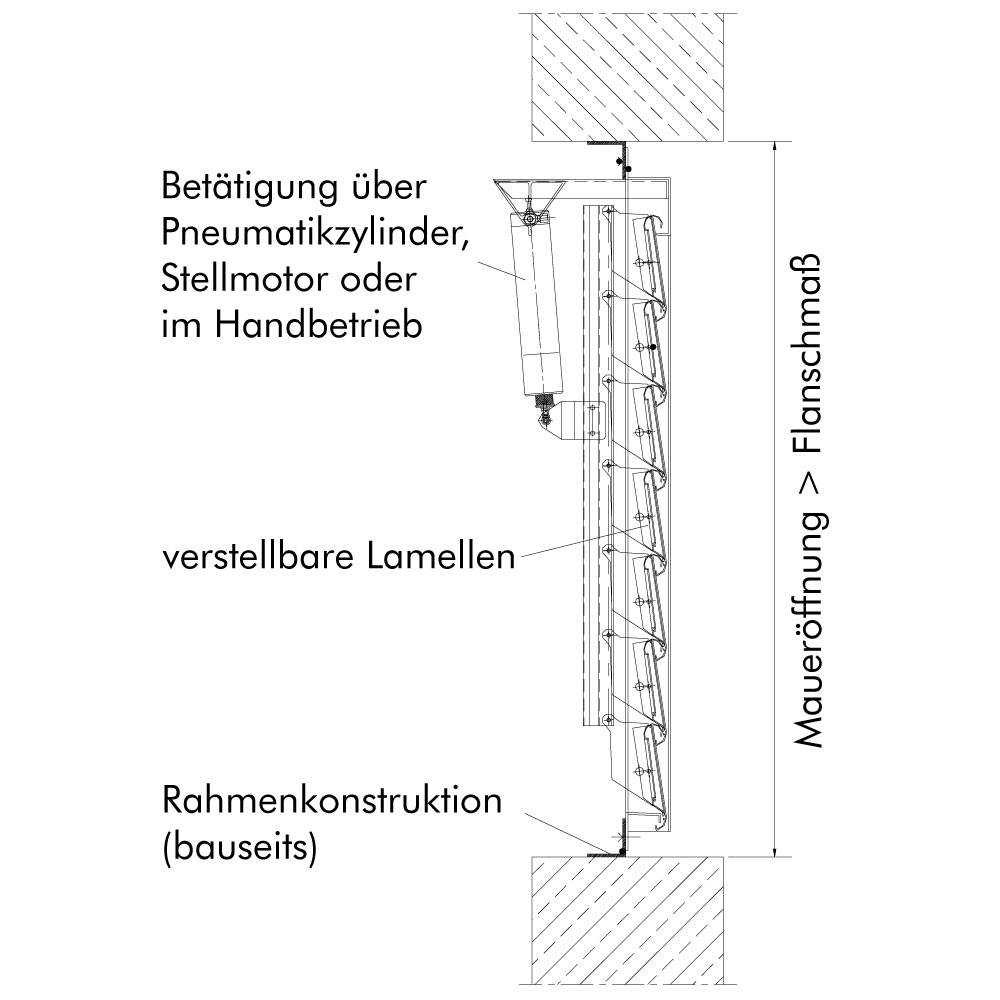

    Konstruktionsmerkmale

    Die Rahmenkonstruktion des AIRJET wird aus Aluminium der Legierung AlMg3 gefertigt. Die Lamellen bestehen aus Aluminium-Strangpressprofilen der Legierung AlMgSi0,5 F22. Der AIRJET kann vor oder in die Fassade montiert werden. Die Lamellen sind aerodynamisch geformt in 1.8 mm Materialstärke. Die Drehpunkte wurden mit 30.000 Lastwechseln getestet.

    Antrieb- & Steuerungsvarianten

    Zum Öffnen der Geräte und Verstellen der Lamellen kann bei der Zuluft-Jalousie AIRJET zwischen Pneumatik-, Elektromotor- und Handbedienung gewählt werden.

    Handsteuerung

    Werden die Jalousien auf Höhe der Arbeitsebene montiert, so besteht die Möglichkeit über einen an der Geräte-Innenseite angebrachten Handgriff die Lamellen zu öffnen bzw. zu schließen.


    Pneumatische Steuerung

    Bei dieser Antriebsart werden die Lamellen durch einen im Gerät montierten Druckluftzylinder gesteuert. Durch Ansteuerung der Zylinder mit Druckluft können die Lamellen geöffnet werden. Zwei Zugfedern schließen bei Druckentlastung automatisch das Gerät und halten die Lamellen geschlossen. Der Druckluftzylinder ist mit einem speziellen Dauerschmiermittel versehen und ist deshalb wartungsfrei.


    Elektrische Steuerung

    Bei der elektrischen Steuerung wird die Jalousie durch einen Elektro-Motor gesteuert. Über diesen Spindelmotor können die Lamellen stufenlos verstellt werden. Er ist mit einem speziellen Dauerschmiermittel versehen und ist deshalb wartungsfrei.


    GRÖßE

    Unsere Produkte werden auf Kundenwunsch gefertigt und können deswegen passgenau für Ihre Gegebenheiten entworfen werden. Die roda Zuluft-Jalousie AIRJET kann in allen Breiten von 500 bis 2.000 mm hergestellt werden. Die Gerätelänge wird definiert durch die Anzahl der einzelnen Lamellen mit einer Breite von 133 mm (Länge = Lamellenzahl x 133 mm + 172 mm für den Rahmen). Sie ist auf maximal 20 Lamellen = 2.832 mm beschränkt.

    Montage

    Die wartungsfreie Konstruktion in kompakter Leichtbauweise ermöglicht durch ihr geringes Gewicht sowie einer Vielzahl von lieferbaren Gerätegrößen eine einfache Montage in allen gängigen Wandkonstruktionen.

    Zubehör

    Lamellen Lüfter Airjet

    Zudem kann die roda Zuluft-Jalousie AIRJET auf Kundenwunsch mit weiterem Zubehör ausgestattet werden, welches für den Betreiber effektive Vorteile mit sich bringt.

    Kulissenschalldämpfer

    Auch bei lärmintensiven Anlagen bietet roda maßgenaue Lösungen. Mit dem Kulissenschalldämpfer ist es möglich auch unter extremen Bedingungen bauliche Anforderungen zu erfüllen.

    • Optimaler Schallschutz
    • Ideal bei lärmintensiven Anlagen
