Tageslichttechnik PC-Mehrstegplatten

Hohe Festigkeit und Steifigkeit für Oberlichter und RWA-Systeme

Polycarbonat (PC) sticht als innovatives und vielseitiges Kunststoffmaterial hervor. Stegplatten aus Polycarbonat - auch Doppelstegplatten, Hohlkammerplatten oder Mehrstegplatten genannt – vereinen besondere Eigenschaften in Bezug auf Transparenz, Wärmedämmung und Schlagzähigkeit. Die Mehrstegplatten lassen keine UV-Strahlung durch und sind deshalb ein sehr beliebtes Material für Überdachungen. Polycarbonat ist außerdem leichter als Glas und in der Anschaffung weitaus günstiger. Aufgrund dieser besonderen Eigenschaften empfehlen wir PC-Mehrstegplattem zur Haubenausfachung von RWA-Systemen und zur Verglasung von Oberlichtern und Shedbauten.

Transparenz für optimale Lichtdurchlässigkeit

Polycarbonat ist einerseits farblos und andererseits zeichnet sich es durch hohe Lichtdurchlässigkeit aus. Dadurch wird in Gebäuden natürliche Beleuchtung gewonnen. Diese Tageslichtausleuchtung sorgt für Raumkomfort und Wohlbefinden. Die Lichtübertragung kann durch entsprechende Färbung (opal, softlite) und Fächeranzahl (3-fach, 4-fach, 5-fach, 6-fach oder 11-fach) des Materials reguliert werden. Dadurch kann auch der Schatteneffekt optimiert werden.

Wärmedämmung durch PC-Mehrstegplatten

Zusätzlich ist Polycarbonat ein hervorragendes Isoliermaterial. Es schützt Räume und Gebäude vor starken Temperaturschwankungen, wie beispielsweise Abkühlung oder Erwärmung. Dabei spielt besonders die Stärke der Platten und die Anzahl der Fächer eine große Rolle. Beides beeinflusst die Wärmedämmung der PC-Mehrstegplatten. Auch die Färbung kann das Isolierverhalten regulieren.

    Hohe Schlagzähigkeit für mehr Sicherheit

    Vor allem im Vergleich zu Glas oder Acryl ist Polycarbonat wesentlich schlagfester, insbesondere gegenüber Hagel und sonstige Stoßschläge. So sorgt PC zusätzlich für mehr Sicherheit, da es keine Gefahr durch Splitterbildung darstellt. Das ist besonders in öffentlichen Räumen und am Arbeitsplatz von Bedeutung.

    Kosteneinsparung durch PC-Mehrstegplatten

    Polycarbonat ist verglichen mit Glas ein sehr leichtes Material. Das geringe Gewicht ermöglicht eine Reduzierung der Konstruktionskosten.

    Einsatzbereiche

    • Oberlichter
    • Rauch- und Wärmeabzugsanlagen
    • Lüftungssysteme

    Vorteile

    PC-Mehrstegplatten

    • Kombination der Tageslichtausleuchtung mit guter Wärmedämmung
    • Hohe Festigkeit, Schlagzähigkeit und Steifigkeit
    • Natürliches Tageslicht (blendfrei bei opal oder softlite)
    • Hohe Wärmedämmwerte (U-Wert) bis 1,1 W/m2K mit Standardverglasung
    • Schalldämmwert bis 21 dB
    • Brandklasse B-s1, d0 nach EN13501
    • Brandklasse B-s2, d0 nach EN13501 bei opal
    • Kostengünstige Alternative zu Glas

    Technische Details

    PC-Mehrstegplatten

    AUSFÜHRUNGEN

    Polycarbonat zeichnet sich durch hohe Festigkeit, Schlagzähigkeit und Steifigkeit aus. Darüber hinaus ist der Werkstoff beständig gegenüber vielen Mineralsäuren, Salzen, Oxidationsmitteln und Kohlenwasserstoffen. Die Lichtdurchlässigkeit der zur UV-Stabilisation beschichteten PC-Platten verändert sich durch Bewitterung nur geringfügig, weshalb sich Polycarbonat hervorragend als Lichtelement eignet. Besonders als Mehrstegplatte entfaltet Polycarbonat seine besonderen Vorteile. Mit einem Gewicht von 2,6 – 3,2 kg/m2, beispielsweise bei einer 16 mm starken Platte ohne Füllung. Stellen PC-Mehrstegplatten eine deutlich leichtere Alternative zu Glasausfachungen dar. Sie bieten hervorragende U-Werte und sind in der Variante HW5 hagelbeständig bis zu einer Hagelkorngröße von 50 mm.

    Die Bedeutung des U-Wertes

    Der U-Wert ist ein Faktor, der die Wärmeleitfähigkeit des Verglasungssystems ausdrückt. Er wird auch als Gesamt-Wärmeübertragungskoeffizient oder Wärmedämmwert bezeichnet. Er gibt den Umfang des Wärmeflusses durch das Verglasungsmaterial in Relation zurzeit an und drückt somit auch die Isolierfähigkeit aus. Er ist die wichtigste Kennzahl im Zusammenhang mit dem Wärmeschutz. Genau definiert gibt er die Energiemenge (in Joule = Wattsekunden) an, die in einer Sekunde durch eine Fläche von 1 m² fließt, wenn sich die beidseitig anliegenden Lufttemperaturen stationär um 1 K (= Grad Kelvin) unterscheiden. Er ist eine spezifische Kennzahl der Materialzusammensetzung eines Bauteils. Je kleiner der Wert, desto besser. Unsere roda PC-Mehrstegplatten bieten hervorragende U-Werte.

    VERGLASUNGSVARIANTEN

    Zur Haubenausfachung von Rauch- und Wärmeabzugsanlagen (RWA), Lüftungssystemen und zur Verglasung von Oberlichtern und Shedbauten stehen diverse Polycarbonat-Mehrstegplatten zur Auswahl. Diese unterscheiden sich in Stärke, Struktur und Ausfachung. Zusätzlich kann unterschieden werden zwischen klar, opal oder softlite. Abhängig von diesen Kriterien ist die Lichtdurchlässigkeit, der g-Wert, der U-Wert, das Schalldämmmaß, der UV-Schutz und die Brandklasse der jeweiligen PC-Mehrstegplatte.

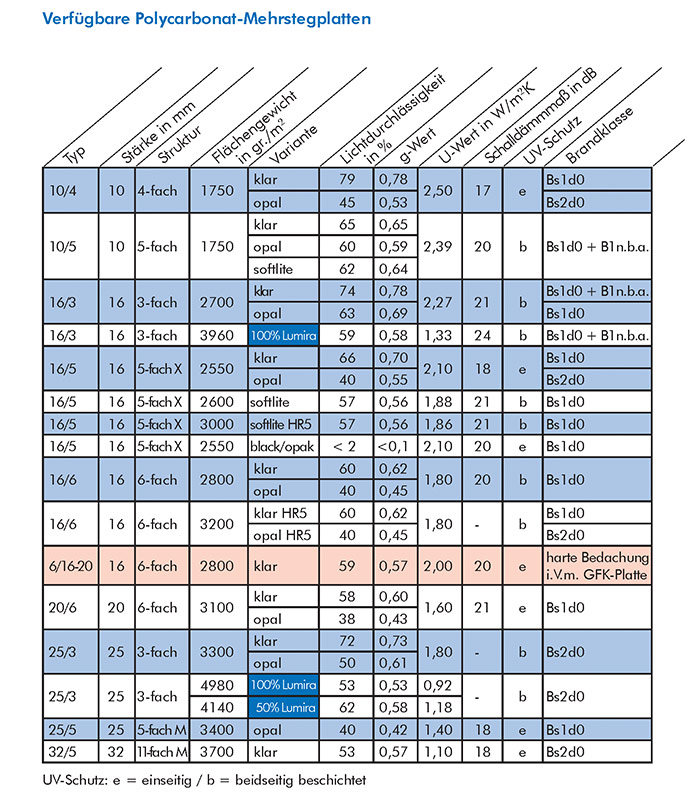

    Verfügbare Polycarbonat-Mehrstegplatten

    In folgender Tabelle finden Sie alle verfügbaren Varianten unserer Polycarbonat-Mehrstegplatten:


    Harte Bedachung

    Es besteht auch die Möglichkeit einer harten Bedachung, die sich vor allem bei den Lichtstraßen EUROLIGHT und DELTALIGHT anbietet. Bei dieser Auslegung wird eine 16 mm PC-Mehrstegplatte vom Typ 6/16-20 zusammen mit einer darunter liegenden 1,1 mm starken GFK-Platte verbaut. Die verwendete Platte ist in der Tabelle orange markiert.

    • Stärke: 16 mm
    • Struktur: 6-fach
    • Flächengewicht: 2800 gr/m2
    • Variante: klar
    • Lichtdurchlässigkeit: 59 %
    • g-Wert: 0,57
    • U-Wert: 2,00 W/m2K
    • Schalldämmmaß: 20 dB
    • UV-Schutz: einseitig beschichtet
    • Klassifizierung Broof(t1) nach EN13501-5


    roda PC16 HW5 ultra sturdy

    Für eine besonders hohe Hagelresistenz hat roda eine eigene Polycarbonat Mehrstegplatte entwickelt, die der Hagelschutzklasse HW5 zugeordnet ist: die „roda PC16 HW5 ultra sturdy“. Ein verstärkter Obergurt verhilft der Platte zu einer Durchschlagfestigkeit gegen Hagelkörner in der Größe von 50-55 mm. Ein derart großes Hagelkorn hat mit einem Gewicht von 56,9 Gramm und einer Fallgeschwindigkeit von ca. 30 m/s eine Aufprallenergie von ca. 28 Joule. Ein solches Hagelkorn kann Fenster- und Autoscheiben beschädigen oder sogar durschlagen sowie mittelgroße Äste von Bäumen schlagen. Vor solchen Beschädigungen schützt die „roda PC16 HW5 ultra study“ Außerdem hat die 16 mm dicke Platte mit fünf Kammern einen verbesserten U-Wert und steigert somit die Energieeffizienz des Gebäudes.

    • Beschreibung: Mehrstegplatte aus Polycarbonat
    • Stärke: 16 mm
    • UV-Schutz: beidseitig UV geschützt
    • Wärmedämmung: 1,8 W/m²k
    • Lichtdurchlässigkeit: 60% transparent / 40% opal
    • Solarfaktor: 62% transparent / 45% opal
    • Schattierungskoeffizient: 0,71 farblos / 0,52 Opal
    • Brandklasse: B-s1,d0 farblos EN13501-1 / B-s2,d0 opal EN13501-1
    • Minimaler Biegeradius: 3000 mm
    • Hagelschutzklasse HW5 gem. Prüfbericht Nr. 446 vom 19.11.2013

    roda PC16 HW5 ultra sturdy softlite

    In der Hagelschutzklasse HW5 eingestuft hält auch die „roda PC16 HW5 ultra study softlite“ 50 mm großen Hagelkörnern stand. Zusätzlich zu der Durchschlagfestigkeit und dem verbesserten U-Wert bietet die Softlite-Variante eine hervorragende Lichtstreuung durch eine Diffusion von 100 Prozent. Mit einem Biegeradius von 2.400 mm kann die hagelsichere PC-Mehrstegplatte auch in kleinere Lichtbänder eingesetzt werden.

    • Beschreibung: Mehrstegplatte aus Polycarbonat
    • Stärke: 16 mm
    • UV-Schutz: beidseitig UV geschützt
    • Wärmedämmung: 1,86 W/m²k
    • Lichtdurchlässigkeit: 57%
    • Schattierungskoeffizient: 0,65
    • Brandklasse: B-s2,d0 (EN 13501-1)
    • Minimaler Biegeradius: 2400 mm
    • Hagelschutzklasse HW5 gem. Prüfbericht Nr. H217VKF vom 25.08.2014


    GRÖßE

    Da unsere roda Produkte auf Kundenwunsch hergestellt werden, können sie passgenau auf Ihr Bauprojekt angepasst werden. Ob Haubenausfachung Ihrer RWA-Anlage oder Ihres Lüftungssystems oder Verglasung von Oberlichtern oder Shedbauten, unsere Profis beraten Sie gerne individuell zu den möglichen Größen und unterstützen Sie kompetent bei der Planung.
