Tageslichttechnik Deltalight

Optimales Tageslicht im Gebäude

Das DELTALIGHT ist ein trigonal aufgebautes Lichtstraßensystem aus einer Kombination freitragender Aluminiumelemente und Kunststofflichtmodulen. Durch eingelegte PC-Mehrstegplatten sorgt das System DELTALIGHT für eine optimale Tageslicht-Ausleuchtung in Gebäuden. Zudem ermöglicht die Konstruktionsart mit Aufnahme der Lichtelemente in Aluminium-Strangpressprofilen dem System DELTALIGHT eine gute Wärmedämmung und gewährleistet niedrige Energiekosten.

Die Einzelkomponenten sind so gestaltet, dass sie im Baukastenprinzip zeitsparend und montagefreundlich verschraubt und zusammengesteckt werden. Das Einspannen der Lichtelemente erfolgt über zwei Sprossenabstände. Die Stirnelemente werden lichtdurchlässig ausgeführt.
Geringe Fugendurchlasskoeffizienten der Sprossenkonstruktion garantieren eine ausgezeichnete Wärmedämmung und sind somit eine energiekosten-freundliche Lösung.

Tageslicht in Arbeitsstätten
Tageslicht am Arbeitsplatz ist enorm wichtig für die Arbeitsatmosphäre sowie Produktivität und Konzentrationsfähigkeit der im Gebäude arbeitenden Menschen. Untersuchungen haben gezeigt, dass sich Menschen wohler fühlen und sich deren Produktivität steigert, wenn sie einen Zugang zu Tageslicht haben. Zudem hilft es bei der Energieeinsparung, da es in weiten Teilen das künstliche Licht ersetzen kann. Für eine optimale Tageslicht-Ausleuchtung Ihrer Arbeitsstätte sorgt das Lichtstraßensystem DELTALIGHT.

Durch die Auswahl eines geeigneten transparenten Materials im DELTALIGHT erreicht man blendfreies, diffuses Licht. Das ultraviolette Licht wird weitgehend reflektiert und absorbiert. Dadurch wird das benötigte Kunstlicht auf ein Minimum reduziert, so dass das Lichtstraßensystem DELTALIGHT die Energiekosten beträchtlich senkt.

Kombination mit NRA und Be- und Entlüftungsgeräten
Der roda Klassiker DELTALIGHT wird durch die Kombinationsmöglichkeit mit Lüftungs-, natürlichen Rauch- und Wärmeabzugsgeräten zur wirtschaftlichen Mehrzweck-Investition. So eignet sich zum Beispiel unser Jalousie-Lüfter SMOKEJET oder das natürliche Lüftungsgerät PHÖNIX als Einzel- oder Doppelklappe optimal für den Einbau in das Lichtstraßensystem DELTALIGHT.
Das Lichtstraßensystem DELTALIGHT findet sowohl in kommunalen als auch in gewerblichen und industriellen Gebäuden Anwendung.

Das Lichtstraßensystem DELTALIGHT von roda ist der Brandklasse B-s1,d0 (bei opal B-s2,d0) zuzuordnen.

Broschüre jetzt downloaden!

Einsatzbereiche

Flachdach

Satteldach

Vorteile

Tageslichttechnik Deltalight

  • Natürliches Tageslicht (blendfrei bei opal)
  • Gleichmäßiges und blendfreies Licht
  • Geringe Fugendurchlasskoeffizienten
  • Annähernd wärmebrückenfreie Sprossenkonstruktion
  • Einfache Einbindung von NRWGs
  • Einfache Montage im Baukastensystem
  • Geringes Gewicht durch Verwendung von Aluminium-Profilen und Polycarbonat-Platten
  • Verhinderung der Aufheizung des Gebäudes im Sommer durch optionale Sonnenschutz-Lamellen
  • Hagelbeständigkeit
  • Hohe Lebensdauer durch die Verwendung hochwertiger Materialien
  • Mögliche Ausstattung mit Durchsturzsicherung
  • Steigerung der Produktivität der Mitarbeiter

Technische Details

Tageslichttechnik Deltalight

Konstruktionsmerkmale

Die freitragende Konstruktion des Lichtstraßensystems DELTALIGHT wird aus Aluminium der Legierung AlMgSi0,5 F22 hergestellt. Dabei wird das Basisrandprofil auf einen Aufsatzkranz montiert. Auf den Stirnseiten werden die Lichtelemente in einem umlaufenden Kopfeinfassprofil gehalten. Das Einfassprofil ist dem Winkel der ersten und letzten Abdecksprosse angepasst und bildet gleichzeitig den Abschluss der Basis. Das Stirnelement wird mit einer PC-Mehrstegplatte ausgeführt. Die zu Dachreitern geschweißten Schraubsprossen bilden die Auflage für die Ausfachung. Der Abschluss im Firstaufbau besteht aus Firstblechen und Abdeckwinkeln, die auf den oberen Sprossen befestigt werden. Alle Teile der Verschraubungen bestehen aus Aluminium oder Edelstahl.

AUSFÜHRUNGEN

Das DELTALIGHT ist in den beiden Versionen MKI und MKII erhältlich. Die beiden Versionen unterscheiden sich im Basisprofil.

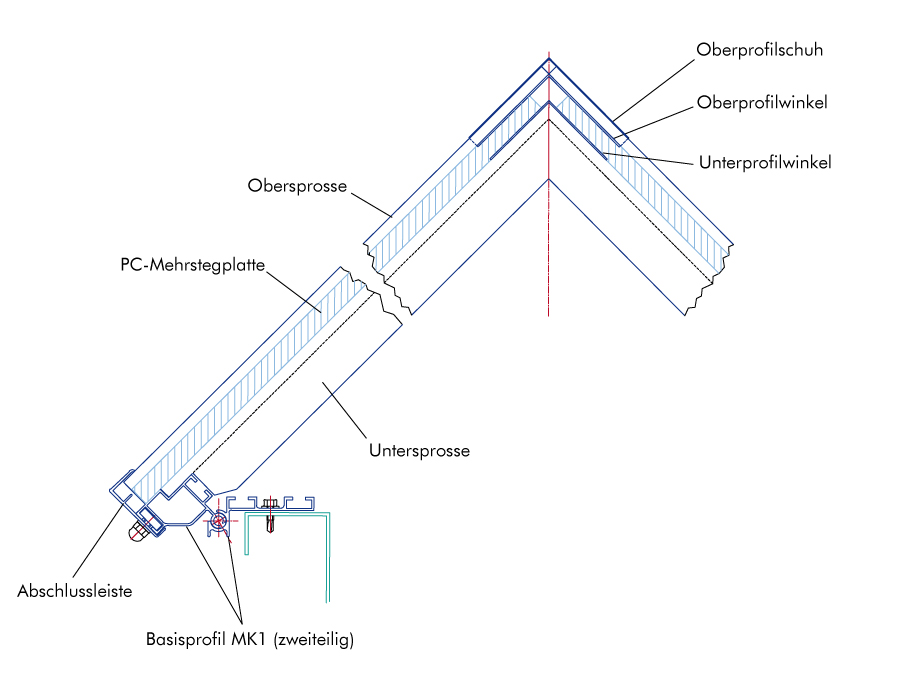

DELTALIGHT MKI

Das Profil des MKI lässt verschiedene Winkel zu und ermöglicht bis zu einer Breite von zwei Meter eine asymmetrische Bauweise. Zudem ist es einfacher zu montieren.

  • Einfache Montage

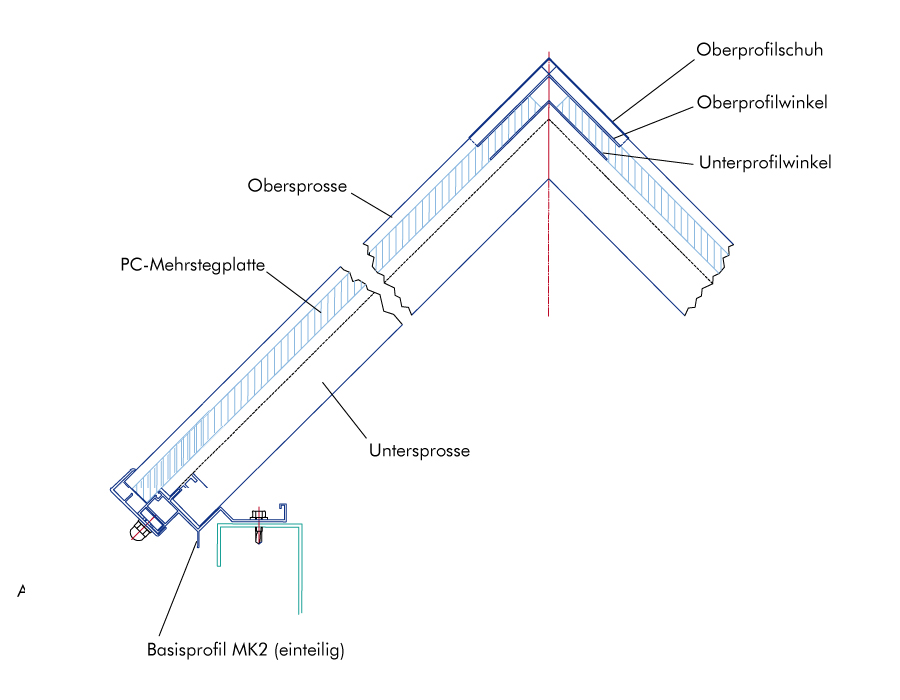

DELTALIGHT MKII

Das günstigere Basisprofil des MKII beschränkt sich in zwei Ausführungen auf einen festgelegten Winkel von 30° oder 45°.

  • Günstigere Variante

Ausfachungen

Das DELTALIGHT kann mit PC-Mehrstegplatten von 10 bis 32 mm ausgefacht werden. Die Plattenstärken 10, 16 und 25 mm sind zudem mit einer Lumira®-Füllung erhältlich. Die Platten sind für eine blendfreie Belichtung auch in opal lieferbar. Bei LumiraTM gefüllten Platten entfällt diese Option, da LumiraTM bereits die bestmögliche Lichtstreuung bietet. Durch eine Füllung mit Lumira™aerogel lässt sich eine deutliche Steigerung der Schall- und Wärmedämmwerte erreichen. Die Mehrstegplatten sind zudem hagelschlagbeständig nach SIA-Norm 280 und zur UV-Stabilisation außen mit im Material integrierten UV-Filter hergestellt. Auch eine Ausfachung mit Isolierglas ist auf Anfrage möglich.

Eine Auswahl an einsetzbaren PC-Mehrstegplatten finden Sie hier.

Kopfteile

Die Fertigung der Kopfteile erfolgt mit PC-Hohlkammerplatten (10 oder 16 mm) auf Maß. Gehalten werden die Platten von zwei speziellen Profilen. Die Unterseite des Kopfteils hält das Basisprofil und die Oberseiten des Kopfteils werden mit Profilen an der Untersprosse befestigt.

GRÖßE

Da roda Produkte auf Kundenwunsch hergestellt werden, können sie passgenau für Ihr Gebäude und dessen Gegebenheiten angefertigt werden. Das Lichtstraßensystem DELTALIGHT wird für Dachöffnungen von 1.500 mm bis 5.000 mm produziert. Bei einem Sprossenabstand von 1.000 mm lässt es sich in unbegrenzter Länge herstellen. Das Oberlicht wird standardmäßig in der Winkelfolge 30°/ 120°/ 30° oder 45°/ 90°/ 45° ausgeführt. Auch andere Dachöffnungsgrößen, asymmetrische Konstruktionen und andere Winkel sind auf Anfrage möglich.

Zubehör

Tageslichttechnik Deltalight

Da das Lichtstraßensystem DELTALIGHT von roda auf Kundenwunsch gefertigt wird, kann es mit Zubehör ausgestattet werden, welches weitere effiziente Vorteile für den Betreiber mit sich bringt:

Durchsturzgitter

Stürze durch eine Öffnung im Hallendach sind keine Seltenheit und enden häufig tödlich. Nach Angaben der BG BAU sind rund die Hälfte aller tödlichen Arbeitsunfälle Absturzunfälle. Die Durchsturzsicherheit bei NRWG und Oberlichtern muss nicht nur beim Einbau, sondern auch danach bei auszuführenden Wartungsarbeiten an geöffneten Geräten gewährleistet sein. Das Lichtstraßensystem EUROLIGHT kann mit Durchsturzsicherungen PSP30 und PSG50 ausgestattet werden.

  • Gewährleistung der geforderten Durchsturzsicherheit
  • Einbau des Personenschutzprofil PSP30
  • Einbau des Personenschutzprofil PSP50


Verschattung

Der Sonnenschutz für das DELTALIGHT besteht aus Aluminium-Lamellen, die auf der sonnenzugewandten Seite montiert werden und so den direkten Einfall von Sonnenstrahlen im Sommer vermeiden. Dass man dabei im Winter nicht auf die Wärmeleistung der Sonne verzichten muss, verdanken wir dem glücklichen Umstand, dass die Sonne im Winter nur einen maximalen Höchststand von 17° erreicht. Dadurch kann sie im Winter in einem blendfreien Winkel nahezu ungehindert durch die Lamellen durchscheinen.

  • Blendfreie Raumausleuchtung
  • Angenehme Temperatur im Arbeitsbereich
  • Erhöhung der Produktivität
  • Einsparung von bis zu 30% der Klimatisierungskosten
