Doppelklappe Phönix

Natürliche Lüftung und RWA vereint

Klimaveränderungen und immer höhere Niederschlagsraten haben herkömmliche Lüftungs- und Brandlüftungsanlagen – gerade im Flachdachbereich – an ihre Anwendungsgrenzen stoßen lassen. Hinzu kommen Verschmutzungen durch Umwelt- und Wettereinflüsse, die eine Lüftungs- oder Brandschutzanlage strapazieren. Wir haben uns zum Ziel gesetzt, ein System zu entwickeln, dass selbst in extremen Schlechtwetterperioden einen optimalen Schutz im Industriebereich bietet. roda Produkte vereinen Lüftung, Brandschutz, Rauch- und Wärmeabzug, sowie natürliche Belichtung.

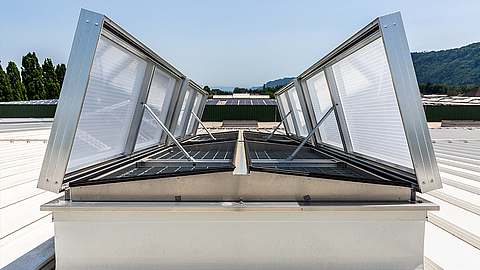

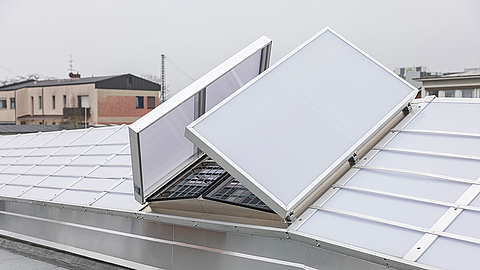

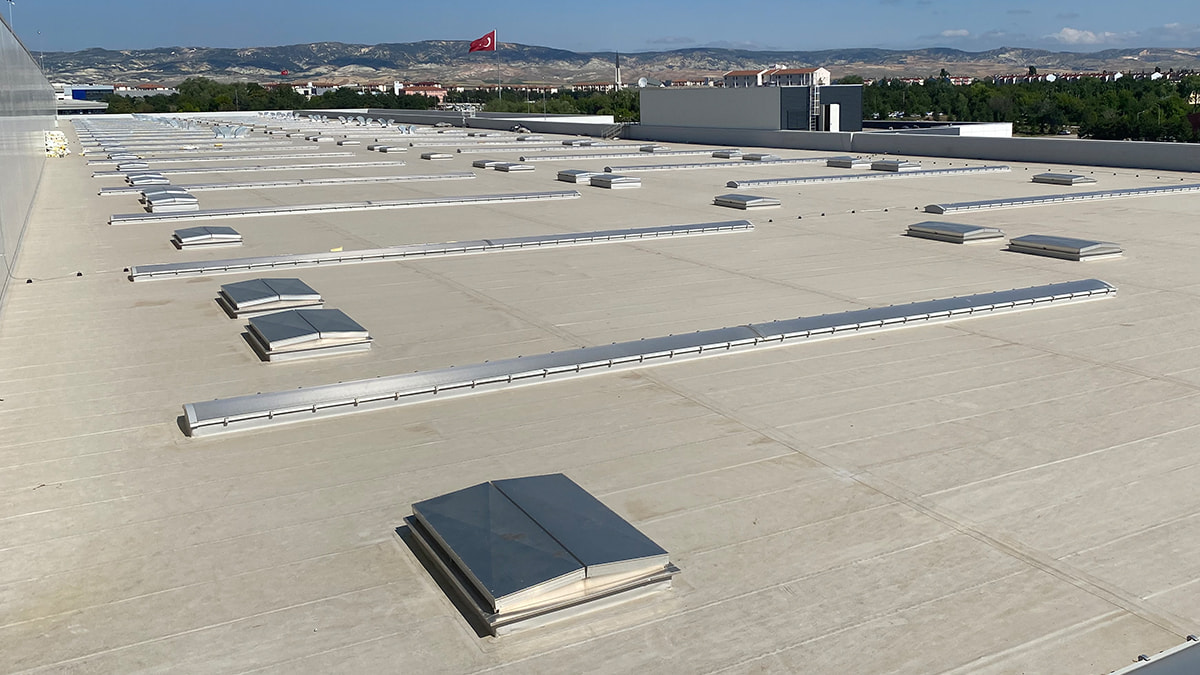

Die Doppelklappe PHÖNIX ist ein natürliches Lüftungsgerät mit einer Lüftungsstellung von 90°, welches auch als natürliches Rauch- und Wärmeabzugsgerät zugelassen ist. Das Gerät ist so konstruiert worden, dass es extremen Witterungsbedingungen standhält. Langlebigkeit, Qualität und Stabilität zeichnen den Doppelklappenlüfter PHÖNIX aus und machen ihn zu einem Klassiker in der roda Produktfamilie.

Natürliche Lüftung

Der ein- oder zweiflügelige Lüfter PHÖNIX eignet sich für nahezu alle industriellen Einsatzbereiche. Vor allem beim täglichen Lüftungseinsatz kann er seine Vorteile voll ausspielen. Die Lüftungsstellung von 90° ermöglicht eine Volllüftung und eine spezielle Regensensor-Automatik bietet Regensicherung. In der thermisch getrennten Variante reduziert er die Kondensation von Schwitzwasser und eignet sich somit auch für Betriebe mit hoher Luftfeuchtigkeit.

Rauch- und Wärmeabzug

Rauch- und Wärmeabzugsanlagen sind ein notwendiger Bestandteil des vorbeugenden Brandschutzes. Notwendige Rauchabzugsflächen werden bereits bei der Planung im Brandschutzkonzept vorgegeben. Sie haben die Aufgabe durch Schaffung einer raucharmen Schicht über dem Boden Menschenleben und Tiere zu retten. Gleichzeitig sorgen sie bereits beim Entstehungsbrand, durch die Abführung von Rauch, für den Schutz von Sachwerten sowie für die unverzügliche Bekämpfung des Brandes. Die Doppelklappe PHÖNIX qualifiziert sich als RWA-Anlage z.B. durch die automatische Öffnung im Brandfall über einen CO2-Tag, die netzunabhängige Öffnung mittels CO2-Alarmkasten und gutem aerodynamischen Wirkungsgrad (Aa -Wert).

Natürliche Belichtung

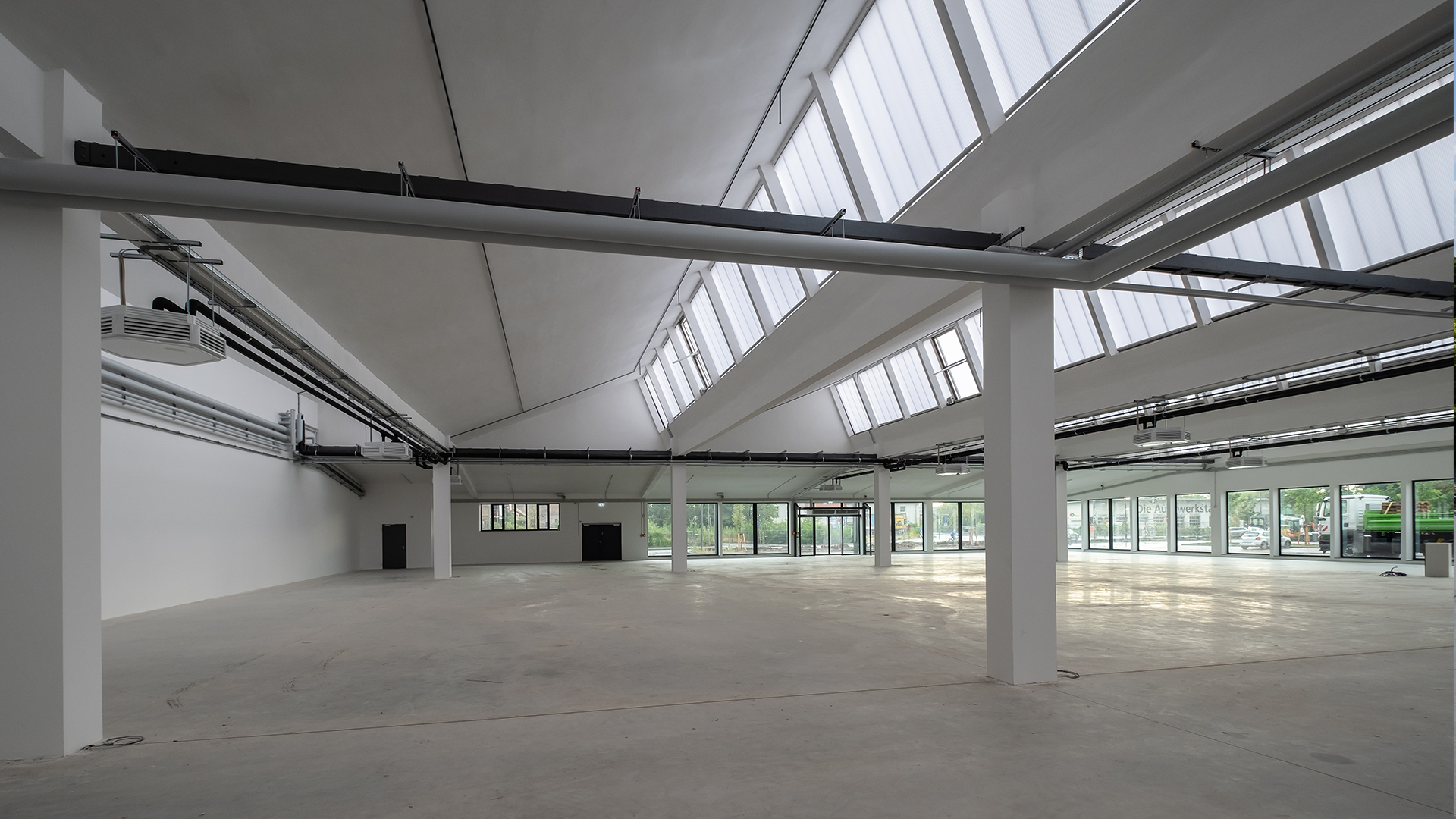

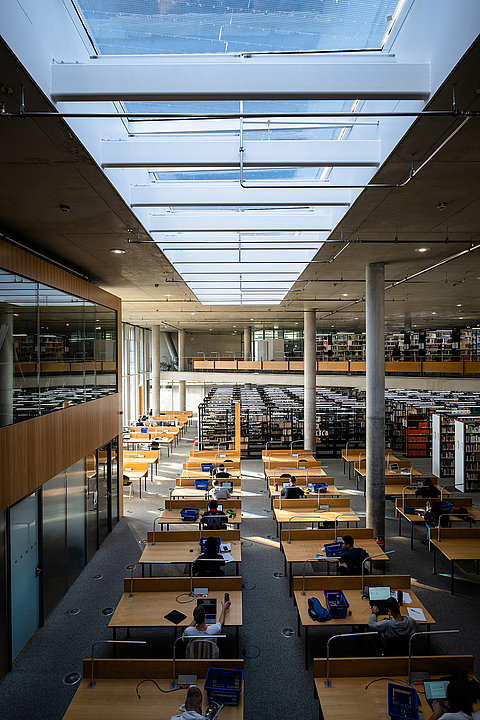

Neben den Vorteilen der natürlichen Lüftung und des Rauch- und Wärmeabzugs ermöglicht die Einzel- oder Doppelklappe PHÖNIX zusätzlich noch eine automatische Belichtung. Besonders in großen Industriehallen kann dies ein Vorteil sein. Die Doppelklappe PHÖNIX von roda bietet einen großflächigen Tageslichteinfall von oben, einen guten U-Wert durch den Einsatz von Doppelstegplatten und einen blendfreien Lichteinfall durch den Einsatz von opalen Polycarbonat-Platten.

Broschüre jetzt downloaden!

Einsatzbereiche

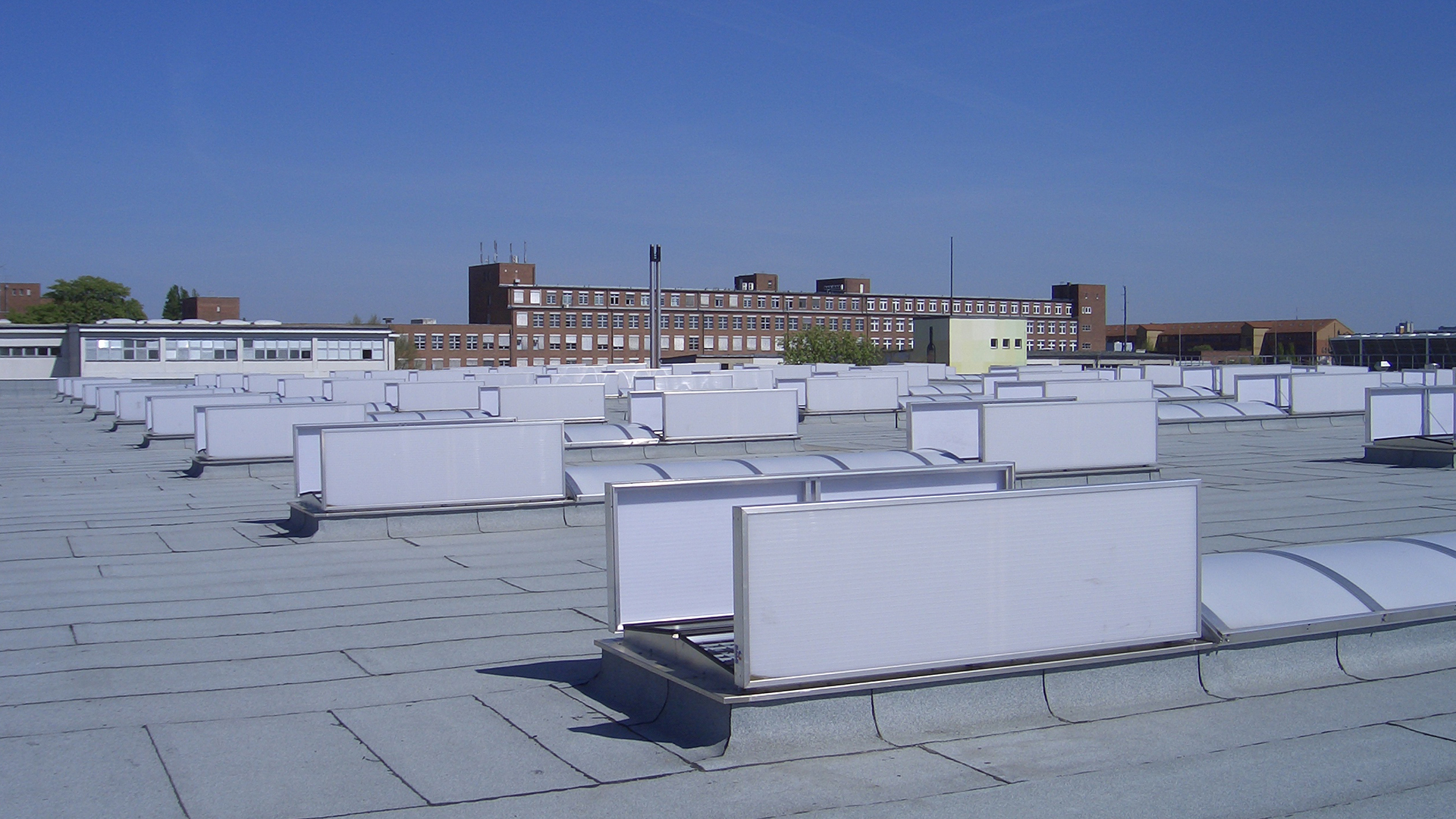

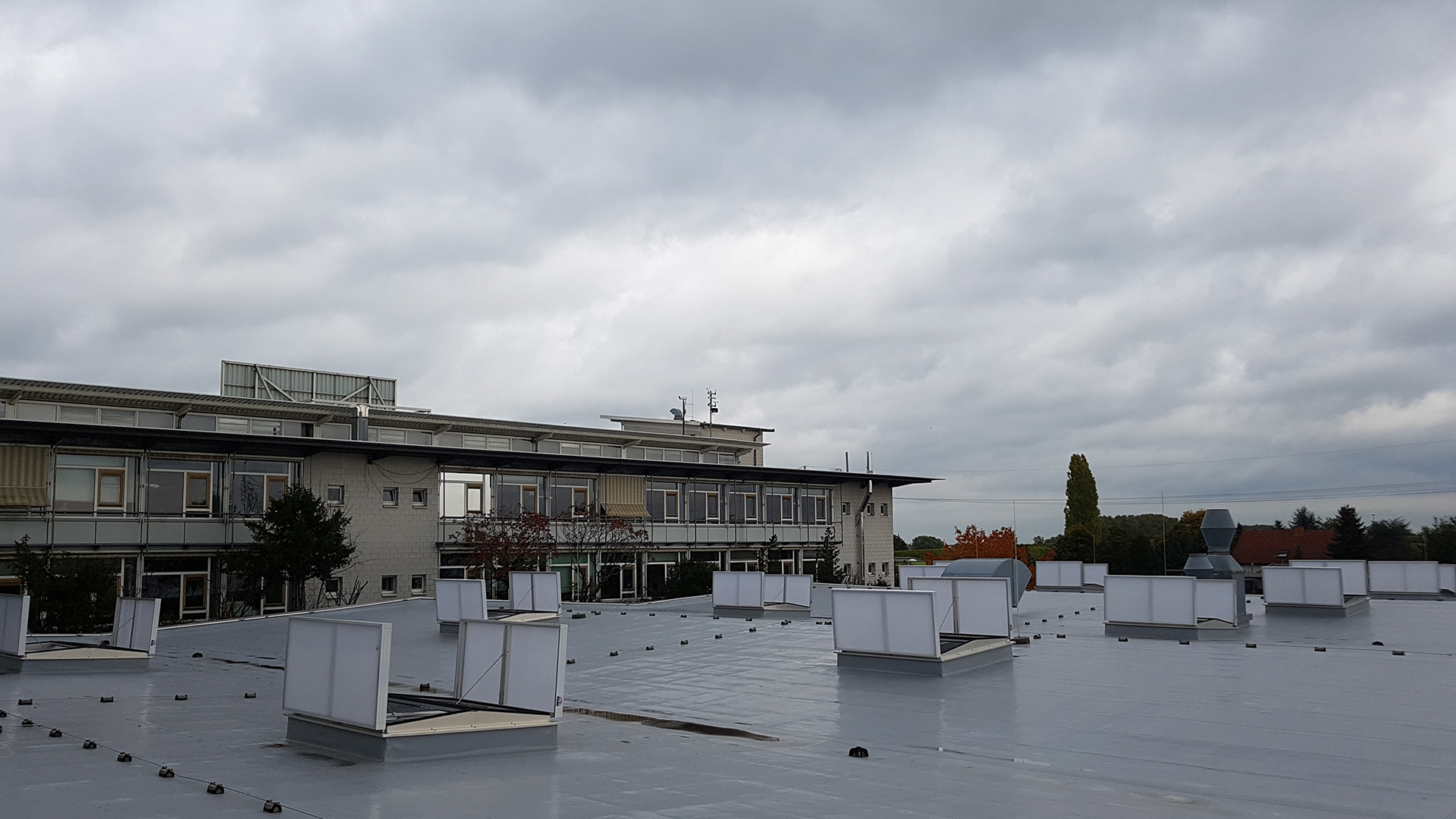

Flachdach

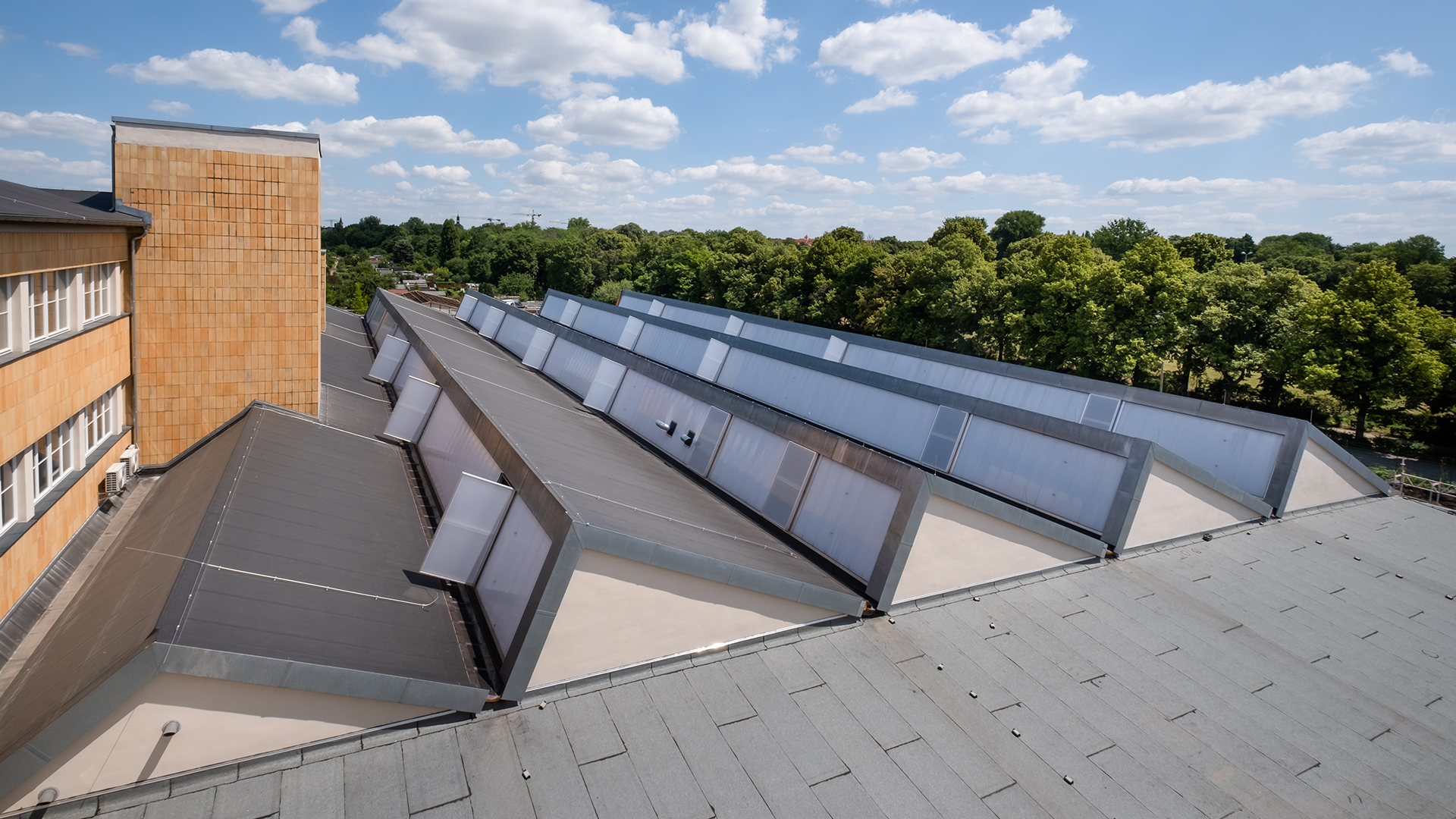

Sheddach

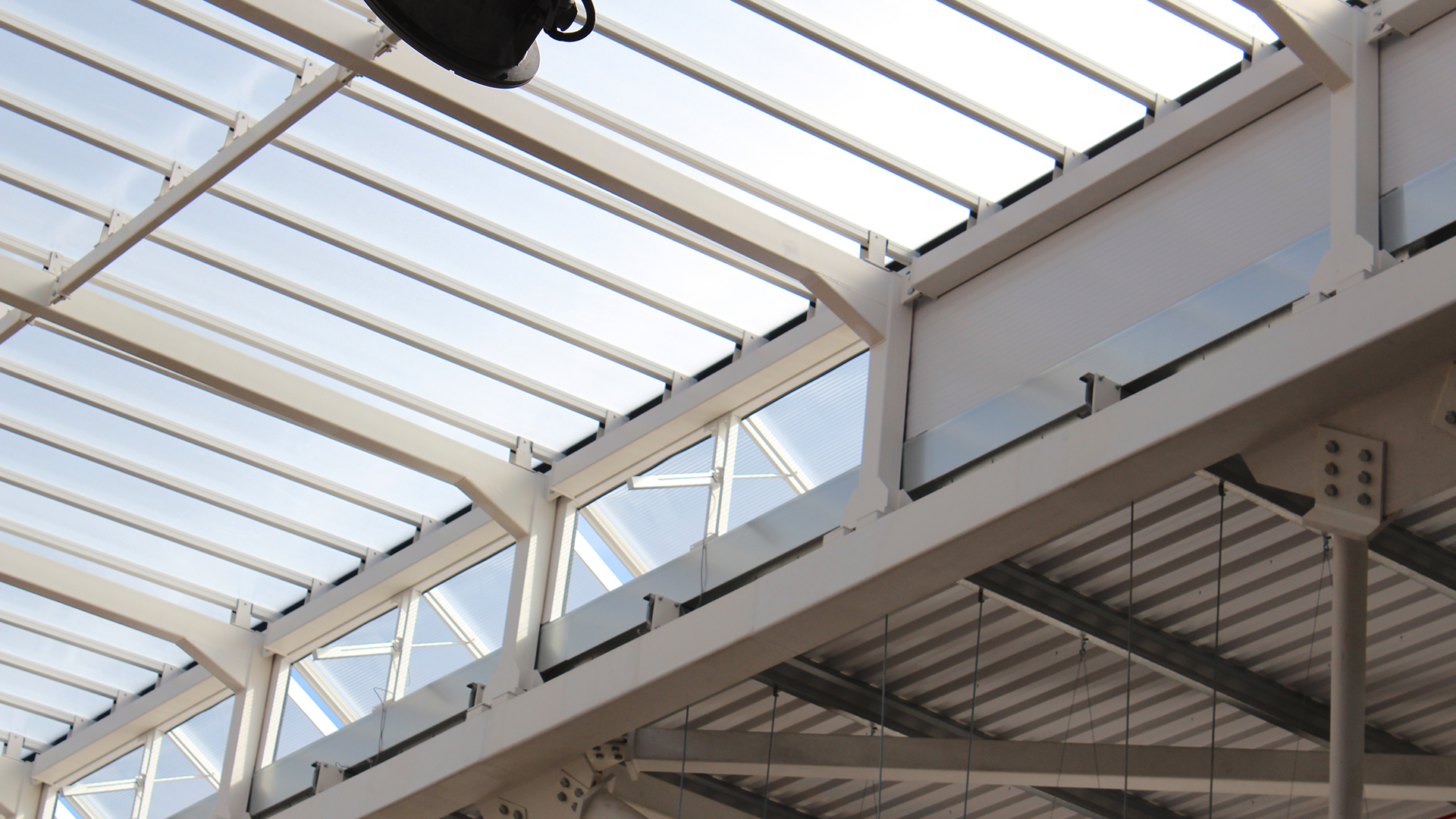

Oberlichtband

Satteloberlichtband

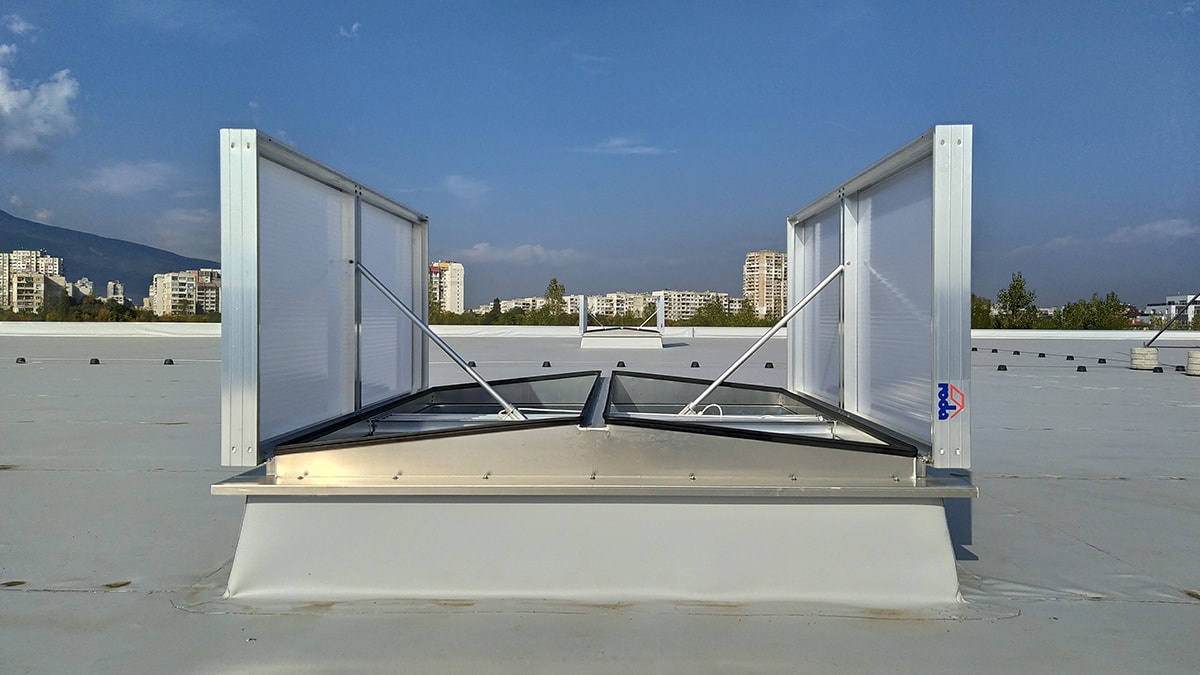

Vorteile

Doppelklappe Phönix

Flexible Baugrößen für jede Dachöffnung bis 7,5m²
Individuelle Anpassung an jedes Bauobjekt
Ideal im Flachdachbereich
Natürliche, energieeinsparende Tageslichtausleuchtung
Nutzung zur täglichen Lüftung
Volllüftung bei Lüftungsstellung 90°
Effiziente Abführung des Regenwassers über Mittelrinnen

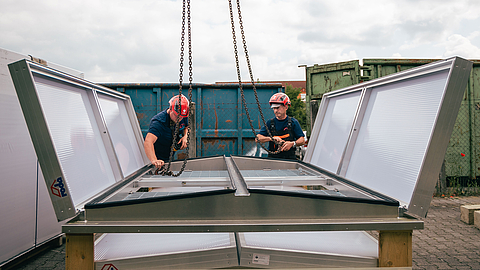

Einfache Montage durch Anlieferung einer kompletten Baueinheit
Einfache Montage in alle Dachkonstruktionen bis zu 90° Neigung
Eignung für hohe Schnee- und Windsoglasten

Guter aerodynamischer Wirkungsgrad
Guter U-Wert und geringe Spaltverluste
Lieferung auch mit Dunkelklappe
Schalldämmwerte bis 33 dB
Bohrlochfreie Sockelanbindung über Spannverschlüsse
Individuelle Farbgebung durch Pulverbeschichtung in RAL-Farben
CE Kennzeichnung
Anforderungen nach DIN EN 12101-2 und VdS 2159
Recycelbares Produkt ohne schädliche Materialien
Hagel- und durchsturzsicher in Abhängigkeit von der Ausführung

Technische Details

Doppelklappe Phönix

AUSFÜHRUNGEN

Das natürliche Lüftungsgerät PHÖNIX gibt es als Einzelklappe und als Doppelklappe mit verschiedenen Ausführungsoptionen. Unsere Systeme entsprechen in Abhängigkeit von der Ausführung den Anforderungen nach DIN 12101-2 und VdS 2159. Zusätzlich sind die pneumatisch angetrieben Geräte PX1 und PX2 in entsprechender Ausführung hinsichtlich Explosionsschutz (ATEX) der EU-Richtlinie 94/9/EG mit Hinweis auf die Normen EN 1127-1, EN 13463-1 und EN 13463-5 geprüft.

Phönix PX1

Einzelklappe öffnend oder starr
Geeignet für Oberlichtbänder oder Sheddach
Entspricht den Anforderungen nach DIN EN 12101-2 und VdS 2159
Länge (mm): 500-3000
Breite (mm): 750-1250

Phönix PX2

Doppelklappe öffnend oder starr
Entspricht den Anforderungen nach DIN EN 12101-2 und VdS 2159
Länge (mm): 500-3000
Breite (mm): 1000-2500

Phönix PX2 MKII

Doppelklappe mit kurzen Zylindern
Entspricht den Anforderungen nach DIN EN 12101-2 und VdS 2159
Länge (mm): 500-2500
Breite (mm): 1200-2000

GRÖßE

Da die Geräte auf Kundenbestellung gefertigt werden, kann die Einzel- oder Doppelklappe PHÖNIX individuell an die vor Ort gegebenen Bedürfnisse angepasst werden. Die Herstellung der Geräte ist in allen Längen- und Breitenabmessungen bis zu einer Größe von 3000 x 2500 mm möglich. In den einzelnen Ausführungen sind alle Längen- und Breitenabmessungen bis zu den folgenden Größen möglich:

PHÖNIX PX1: Von 500 x 750 mm bis 3000 x 1250 mm
PHÖNIX PX2: Von 500 x 1000 mm bis 3000 x 2500 mm
PHÖNIX PX2 MKII: Von 500 x 1200 mm bis 2500 x 2000 mm (mit verkürzten Zylindern)

Des Weiteren kann je nach Örtlichkeit und Anforderungen zwischen verschiedenen Ausführungen die geeignete ausgewählt werden. Besonders in Bezug auf verschiedene:

VERGLASUNGSVARIANTEN

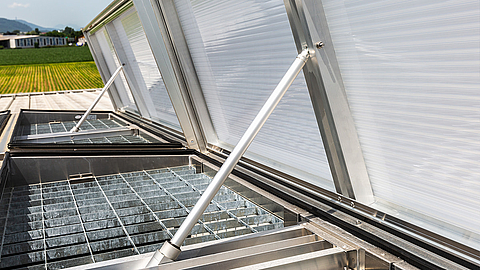

Die roda Haubenrahmen sind aus formstabilen korrosionsbeständigen Aluminium-Profilen mit der Legierung AlMgSi05 gefertigt. Die Hauben selbst können entweder in 16 oder 25 mm Polycarbonat-Platten oder Aluminium-Sandwichplatten ausgestattet werden. Die Hauben werden entweder über pneumatische Zylinder oder 24V Linearantriebe bis in eine 90° Stellung geöffnet und wieder geschlossen. Zudem verriegeln sie in geöffneter und geschlossener Position.
Die Neigung der Hauben zur Horizontalen beträgt 6°. Unsere Hauben werden mit Hilfe von Schlossschrauben an drei stabilen Scharnieren aus Alugussteilen befestigt. Die Dichtigkeit wird mittels Profildichtungen erreicht. Die Gerätemodule sind betriebsfertig vormontiert und geprüft. Je nach Haubenausfachung ist ein Schalldämmwert bis 33dB möglich. Alle Hauben-Varianten von roda sind bis zur maximalen Baugröße zulässig.
