Starre Rauchschürzen
Mehr Brandschutzsicherheit in Gebäuden
Die mit Abstand größte Gefahr bei einem Brand ist nicht die Feuerentwicklung und -ausbreitung, sondern die sich schnell ausbreitenden Rauchgase. Um im Brandfall die Ausbreitung von Rauch im Gebäude zu verhindern, ist die Bildung von Rauchabschnitten in Gebäuden erforderlich. Besonders wichtig ist das für Gebäude mit einem hohem Personenaufkommen, wie beispielsweise große Veranstaltungsstätten, oder im industriellen Bereich, in dem der Rauch aufgrund der hohen Raumhöhe weniger Personen, als vielmehr Sachschaden verursachen würde.
Wenn die Rauchabschnitte baulich nicht gegeben sind, können diese über Rauchschürzen gebildet werden. Rauchschürzen wirken dem seitlichen Abfließen von Rauch und heißen, giftigen Brandgasen entgegen: Im Falle eines Brandes rollen die Rauchschürzen ab und kanalisieren den Rauch, um ihn auf eine bestimmte Abschnittsfläche zu begrenzen. Dadurch können Menschen gefahrlos aus dem Gebäude evakuiert werden und die Feuerwehr kann durch bessere Sichtverhältnisse den Brandherd schnell lokalisieren.
Rauchschürzen bringen mehr Sicherheit
So wirken Rauchschürzen: In großflächigen Hallen kann sich in der Brandanfangsphase kein nennenswerter Überdruck unter dem Dach aufbauen. Dies ist jedoch für die Wirksamkeit eines natürlichen Rauch- und Wärmeabzugssystem von ausschlaggebender Bedeutung. Die aufsteigenden Rauchgase breiten sich unter dem Dach aus. Sie kühlen ab und strömen in Form von Rauchwalzen wieder nach unten, wo sie in Bodennähe zur lebensbedrohlichen Gefahr werden.
Rauchschürzen unterteilen eine Halle in mehrere Rauchabschnitte und verhindern dadurch eine horizontale Rauchausbreitung im Dachraum. Darüber hinaus werden die Schürzen auch zur gezielten Rauchlenkung eingesetzt.
Die Bemessung einer natürlichen Rauchabzugsanlage nach DIN 18232-2 setzt voraus, dass die Rauchabschnitte nicht größer als 1.600 m² sind oder durch Rauchschürzen in Flächen mit maximal dieser Größe unterteilt werden. Der Abstand zwischen den Rauchschürzen bzw. zwischen Wand und Rauchschürze darf 60 Meter nicht überschreiten. Weitere Unterteilungen (bspw. geschlossene Unterzüge) innerhalb der Rauchabschnitte haben auf die Bemessung keinen Einfluss.
Einsatzbereiche
- Industriehallen
- Einkaufszentren
- Veranstaltungsräume
- Objektbau
- Stadien
- Parkhäuser / Tiefgaragen
Vorteile
Rauchschürzen
- Verhinderung der horizontalen Rauchausbreitung
- Gezielte Rauchlenkung (Kanalisierung)
- Schnelle Lokalisierung des Brandherdes
- Sicherheit für Mensch und Tier
- Schadenverhinderung für Güter
- Reduzierte RWA-Fläche
- Effektivere Entrauchung durch Verkleinerung des Raumvolumens
- Erhebliche Reduzierung der Zuluftfläche
- Einfache und sichere Montage
Technische Details
Rauchschürzen
AUSFÜHRUNGEN
roda Rauchschürzen bestehen aus flammensicheren, dichtgewebten Glasfasermaterial. Das leichte Gehäuse der Rauchschürzen wird aus verzinktem Stahlblech, Aluminiumlegierung eloxiert oder farbbeschichtet nach Wahl passend zum Design hergestellt. Rauchschürzen beschränken die Rauchausbreitung im Brandfall auf einen definierten Bereich.

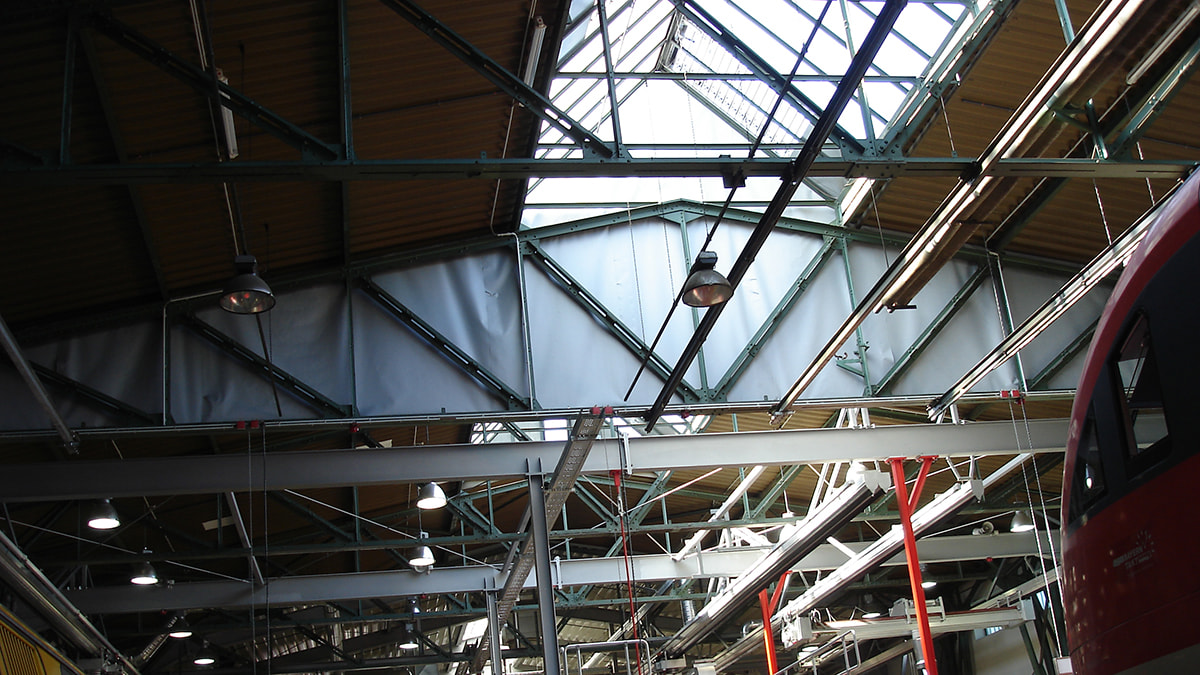

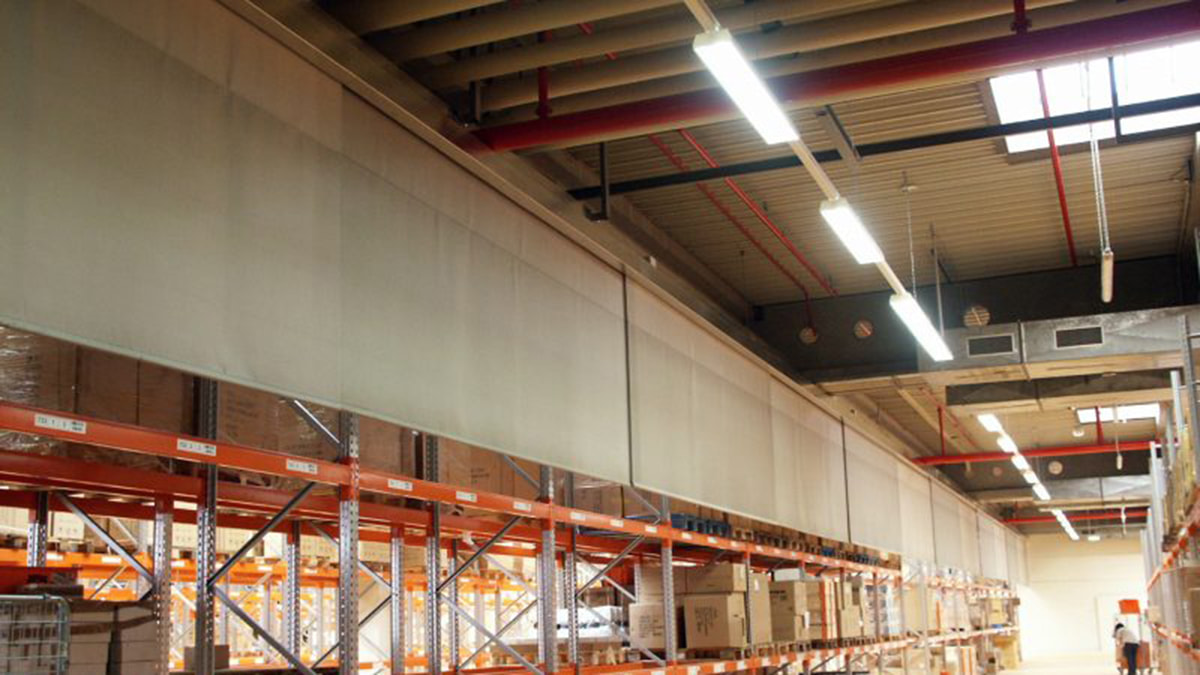

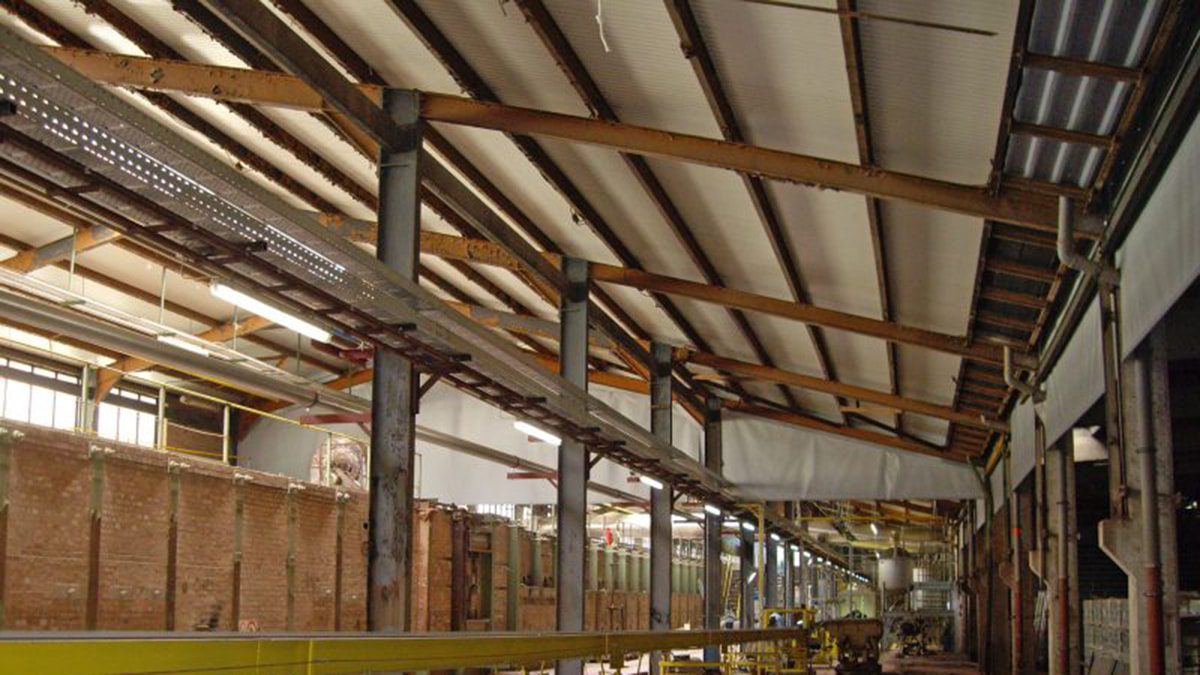

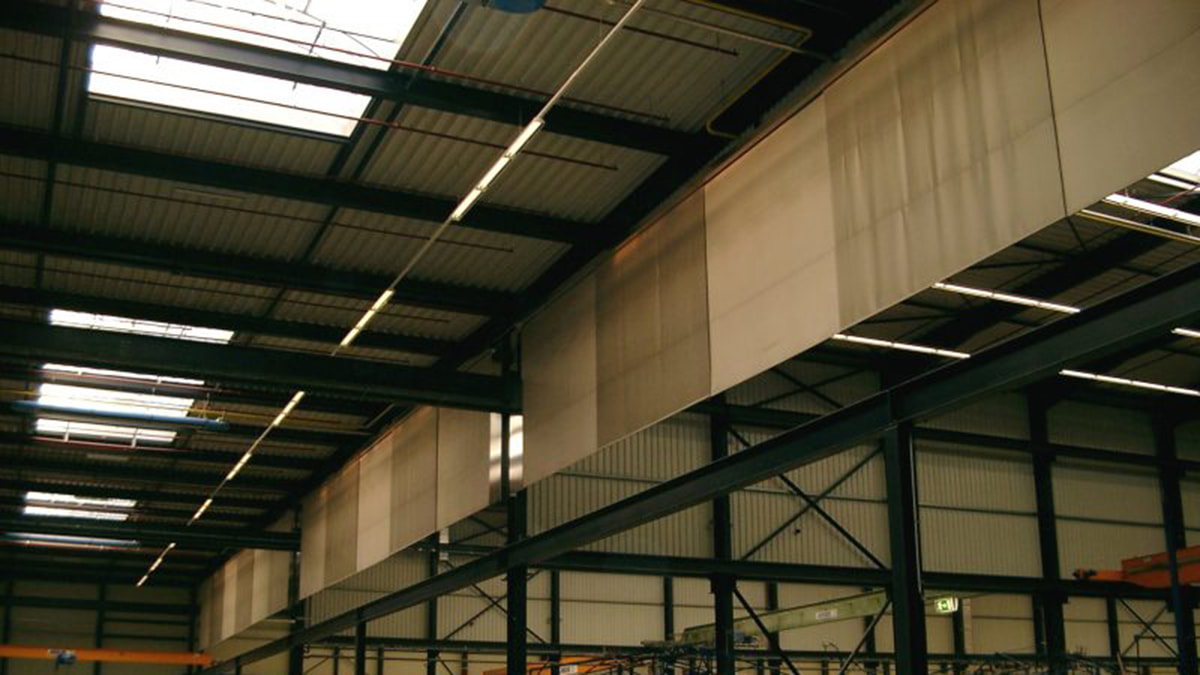

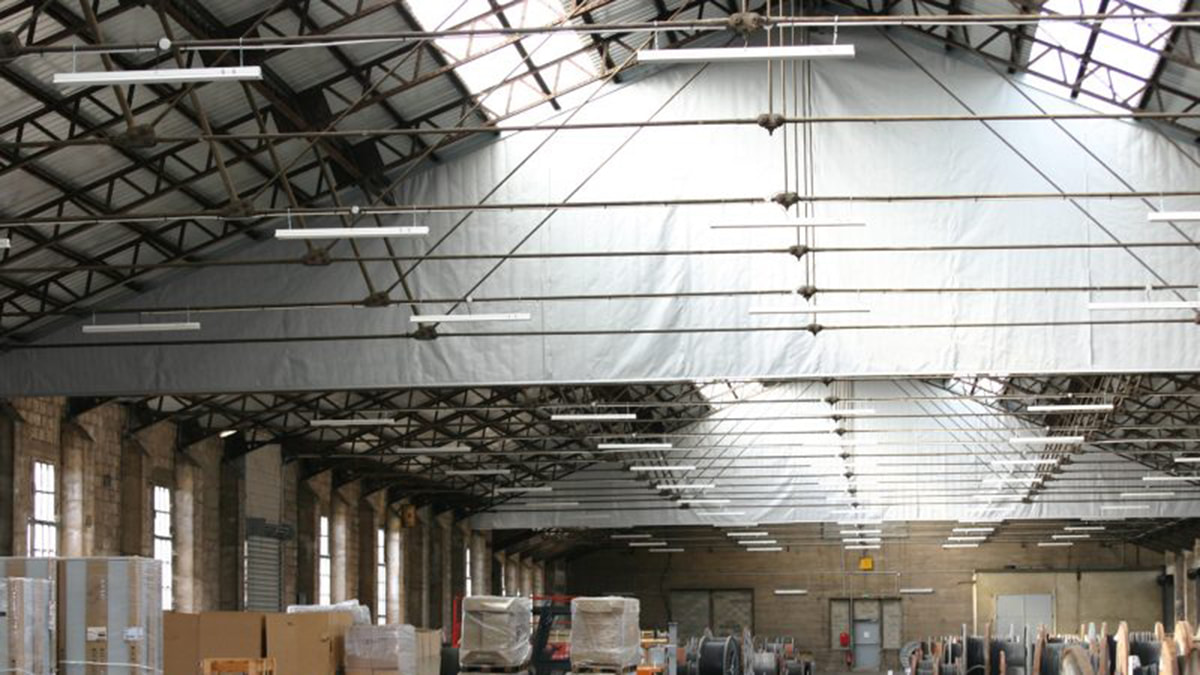

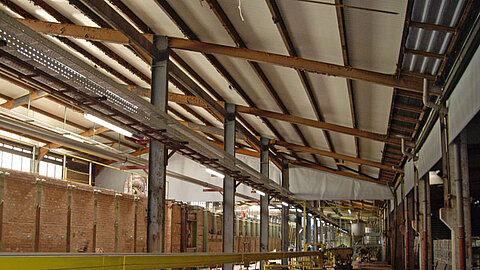

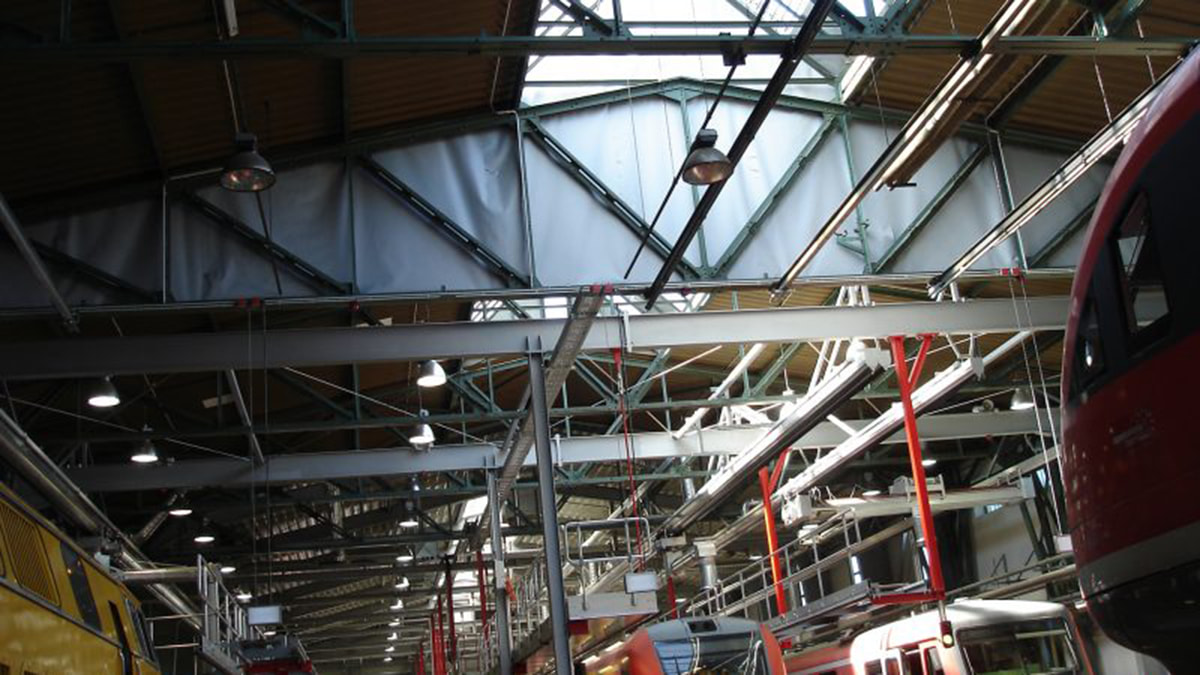

Starre Rauchschürze SMOKETEX

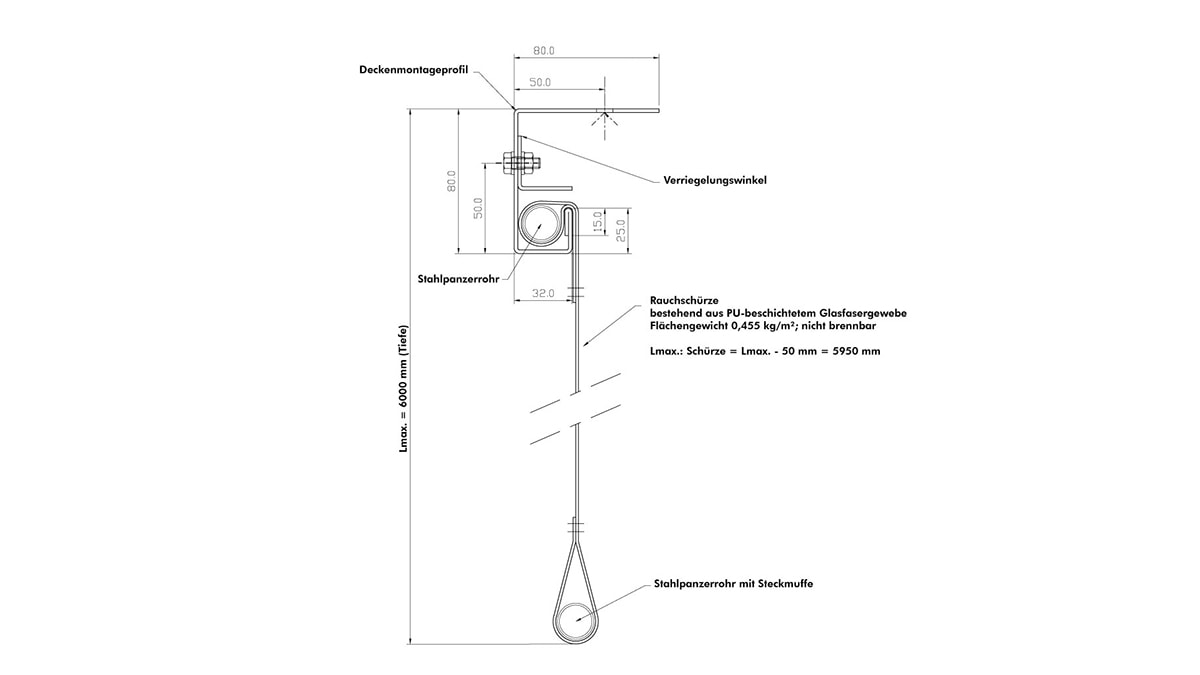

Die roda Rauchschürze “SMOKETEX“ eine starre Rauchschürze aus polyurethanbeschichtetem, flexiblem Glasfasergewebe mit grauer Aluminium-Pigmentierung. Dieses Gewebe mit einer Dicke von ca. 0,40 mm hat ein Flächengewicht von 0,455 kg/m² ±10 %. Der Standardrauchschürzenbehang besteht aus vertikal angeordneten Einzelelementen, die bei einer maximalen Schürzenfläche von 45,00 m² mit einem nicht brennbaren Garn vernäht werden. Einzelne Schürzen sind dabei in Breiten von 800 mm bis 5.950 mm erhältlich und können je nach Ausführung durch Druckknöpfe horizontal auf die max. Schürzenfläche erweitert werden. Das C-förmige Deckenmontageprofil besteht aus einem mehrfach abgekanteten, 2 mm dicken feuerverzinkten Stahlblech.
Die starre Rauchschürze SMOKETEX erfüllt die Voraussetzungen für die CE-Kennzeichnung gemäß Anhang ZA3 der DIN EN 12101-1. Für die Bewertungen der Konformität wurden die in der Norm angegebenen Verfahren durchgeführt. Die geprüfte Rauchschürze wurde bei einer Temperatur von 620°C 151 Minuten getestet, ist gemäß Prüfbericht rauchdicht und hat aufgrund der Übereinstimmung mit der DIN EN 12101-1 die Klassifikationsbezeichnung “D150“ erhalten. Obere und seitliche Spaltmaße sind mit 0 mm angegeben.
Starre Rauchschürze Typ RST 73
- Behang: Glasfilamentgewebe, nicht brennbar nach DIN 4102-2 A2 / AbZ
- Ausführung: Behang überlappend. Fallprofil Stahl verzinkt flach oder verzinktes Rundrohr
- Montage: Deckenmontageprofil, mit Stahlblech verzinkt
- Baugröße: bis 100 x 8 m
- Klassifizierung: D 60 / DH 60
- Zulassung: Z-78.9-75 / Z-56.4211-957, CE-zertifiziert nach EN 12101-1
Starre Rauchschürze Typ RST 73.1
- Behang: Glasfilamentgewebe, nicht brennbar nach DIN 4102-2 A2 / AbZ
- Ausführung: Behang oben und unten mit Hohlsaum für 42er Rohr
- Montage: Wandmontage, mit Stahlblech verzinkt
- Baugröße: bis 100 x 8 m
- Klassifizierung: D 60 / DH 60
- Zulassung: Z-56.4211-957, CE-zertifiziert nach EN 12101-1
Starre Rauchschürze Typ RSS 74
- Behang: Glasfilamentgewebe, nicht brennbar nach DIN 4102-2 A2 / AbZ
- Ausführung: frei fallend, auch stromlos mittels Schwerkraft
- Antrieb: Rohrmotor 24V Standard oder Failsafe, Rohrmotor 230V Standard oder Failsafe
- Montage: an der Decke, an der Wand, in der Leibung
- Baugröße: Gehäuse 150 x 150 mm bis Anlagengröße 6 x 3 m, Gehäuse 230 x 250 mm bis Anlagengröße 15 x 6 m, max. Anlagengröße auf Anfrage
- Bauart: ASB 1 - ASB 4
- Klassifizierung: D 60 / DH 60
- Zulassung: Z-78.9-76 / Z-56.4211-957, CE-zertifiziert nach EN 12101-1

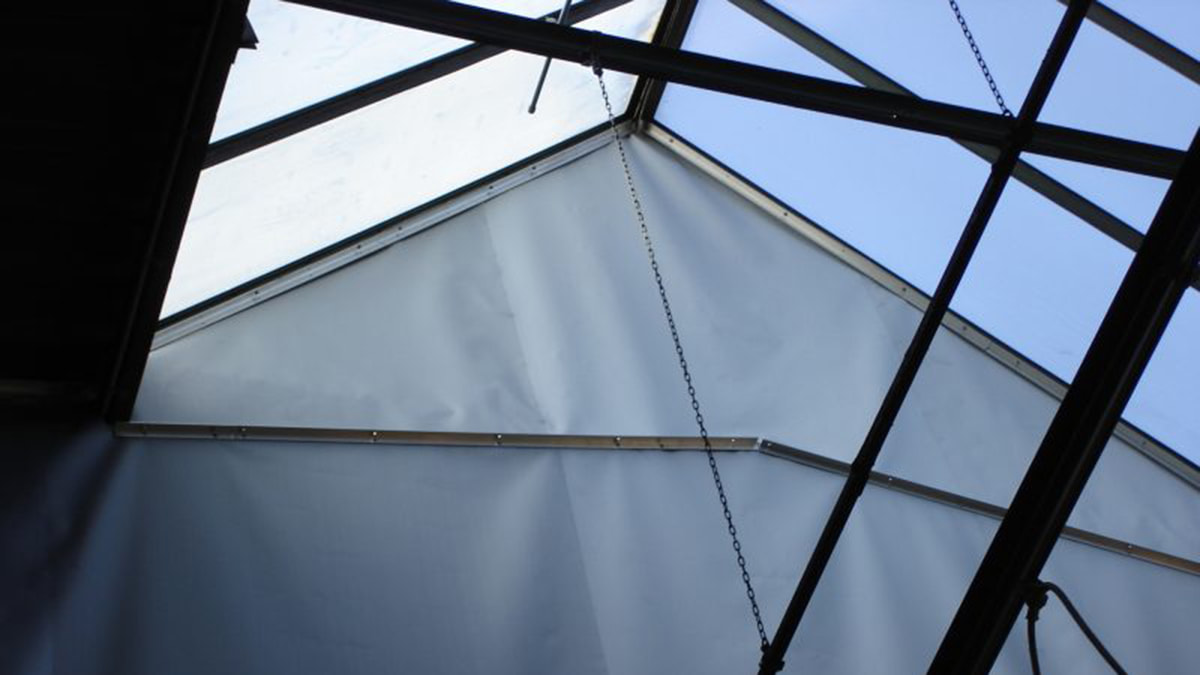

Montage
Unsere roda Rauchschürzen zeichnen sich durch eine einfache Montage aus, welche einen schnellen und vor allem sicheren Einbau garantieren. Die Montage von unseren roda Rauchschürzen erfolgt vor Ort mit vorgelochten Deckenmontage-Profilen aus Stahlblech. Für die Deckenbefestigung dürfen nur unter Brandbeanspruchung bauaufsichtlich zugelassene Mittel verwendet werden.
Stahlrohre werden in die eingenähten Taschen des Behangmaterials geschoben und die unteren Rohre mit Steckmuffen verbunden. Das obere Rohr wird zu Befestigung am Deckenprofil benutzt, wobei die am Montageprofil angeschraubten Verriegelungswinkel ein Herausrutschen des Schürzenbehangs verhindern. Das untere Rohr dient zusätzlich zu Beschwerung der Rauchschürze.
Damit eine Auslenkung der Rauchschürze verhindert und Spalte vernachlässigt werden können, sind unsere Rauchschürzen
- untereinander durch Druckknöpfe verbunden,
- zwischen Doppelseitenwinkel anzuordnen,
- bei Einfachwinkel mit diesem am unteren Rand zu verbinden,
oder - bei Mauerwerkvorsprung im unteren Eckbereich zu befestigen.
Zuverlässiger Partner im Ernstfall
Unsere roda Rauchschürzen bestehen aus flammensicherem, dichtgewebtem Glasfasermaterial. Internationale und nationale Prüfzeugnisse bestätigen die hervorragenden Eigenschaften des Rauchschürzen-Materials. Ständige Produktionskontrollen garantieren ein Höchstmaß an gleichbleibender Qualität. Unsere Profis bei roda beraten Sie gerne und kompetent bei der Planung von Rauchschürzen in Ihrem Gebäude – für einen optimalen Feuer-, Rauch- und Brandschutz sowie Sicherheit für Mensch und Tier.
