Was sind Rauch- und Wärmeabzugsanlagen (RWA)?

Schutz von Personen

• Rauchfreihaltung von Flucht- und Rettungswegen
• Unterstützung der Selbst- und Fremdrettung
• Lokalisierung des Brandherdes

Schutz von Umwelt

• Begrenzung der Umweltschäden
• Reduzierung der Schadstofffreisetzung
• Optimierung Löscheinsatz

Schutz von Sachwerten

• Thermische Entlastung des Gebäudes
• Gebäudewerte und Maschinen sichern
• Erhaltung der Bausubstanz

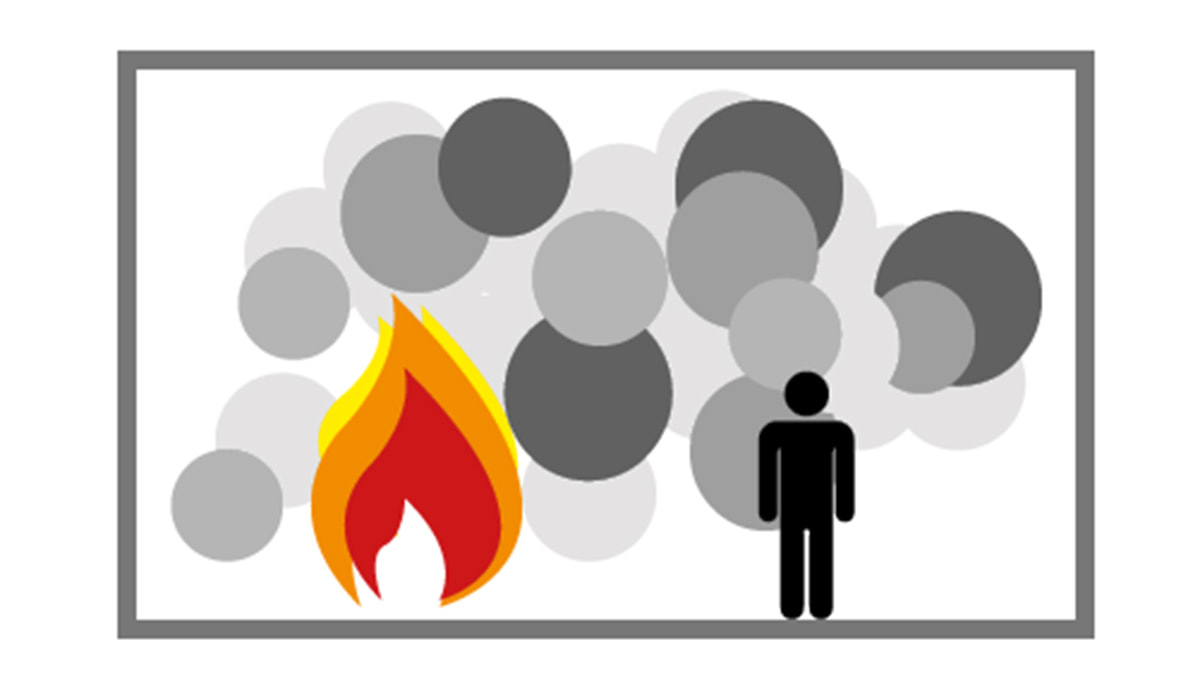

Ohne Rauch- und Wärmeabzugsanlage
Giftige Rauchgase und Hitze stauen sich im Gebäude

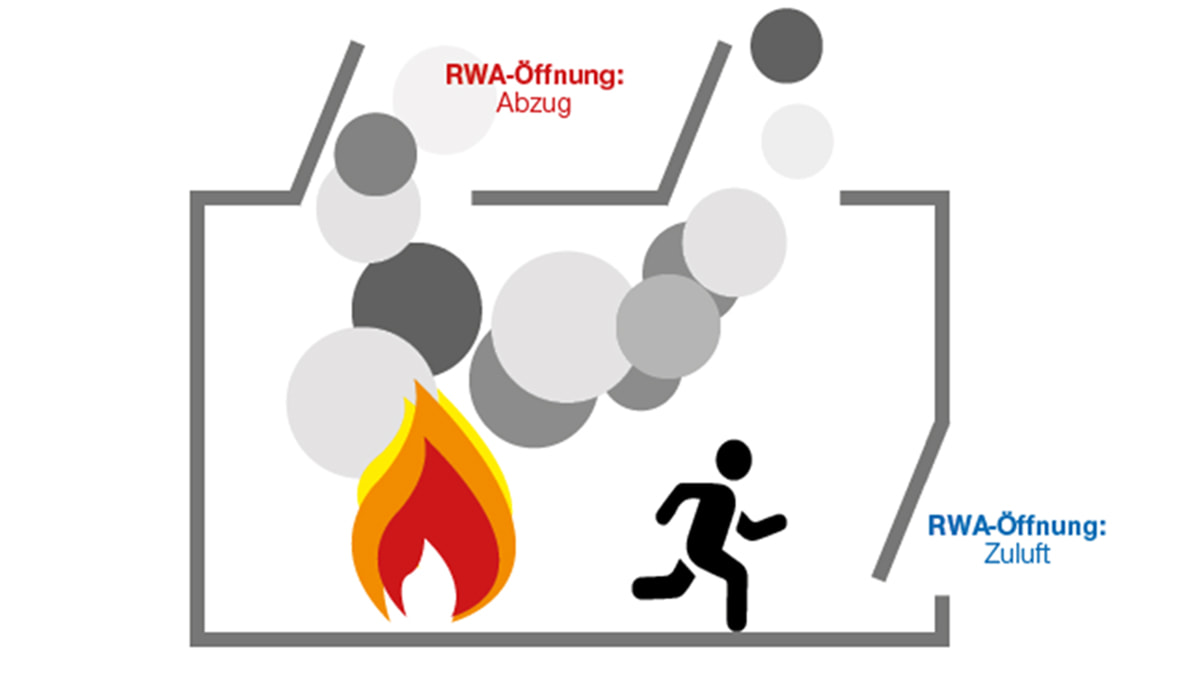

Mit Rauch- und Wärmeabzugsanlage
Die sichere Flucht aus dem Gebäude wird ermöglicht

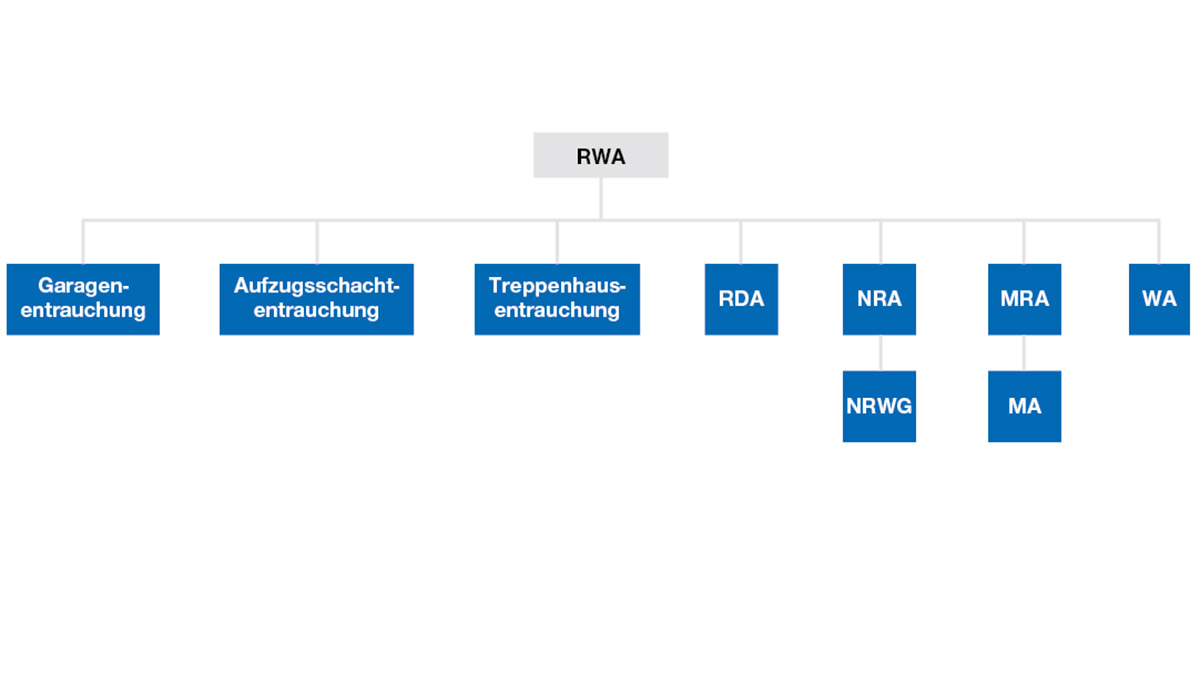

Natürliche Rauchabzugsanlage (NRA)

Eine NRA sorgt für offene Flächen im oberen Raumdrittel, durch die Rauch infolge des thermischen Auftriebs abzieht. Sie funktioniert nur bei heißem Rauch, ist aber effektiver und kostengünstiger als eine MRA. Die NRA fungiert gleichzeitig als Wärmeabzug (WA) und zeichnet sich über das Prinzip des thermischen Auftriebs aus.

Maschinelle Rauchabzugsanlage (MRA)

Eine MRA verwendet motorische Antriebe wie Ventilatoren, um Rauch abzuführen. Sie benötigt während des gesamten Betriebs eine zuverlässige Energieversorgung, während NRA nur eine Anfangsenergie zum Öffnen der Flächen benötigen. MRA eignen sich besonders für untere Geschosse und können auch kalten Rauch abführen.


Treppenhausentrauchung

In Treppenhäusern ist keine Rauchschichtung möglich, die Flucht- und Löschwege rauchfrei hält, da der Rauch durch das gesamte Treppenhaus steigt. Daher sind brandlastfreie Treppenräume und selbstschließende, rauchdichte Türen vorgeschrieben. Ab einer Höhe von 13 Metern oder fünf Geschossen sowie bei innenliegenden Treppenhäusern ist eine Treppenhausentrauchung gemäß Landesbauordnung erforderlich. Zur Rauchspülung setzt die Feuerwehr mobile Ventilatoren an der Eingangstür ein.

Natürliches Rauch- und Wärmeabzugsgerät (NRWG)

NRWG ist ein Teil einer Rauchabzugsanlage. Es bezeichnet das einzelne Produkt, dass eine Öffnung (gemessen als Aa (EN) bzw. Aw-Wert (DIN) in m² Rauchabzugsfläche) schafft, etwa der Doppelklappenlüfter im Dach oder das Lamellenfenster in der Wand. Diese Geräte nutzen den thermischen Auftrieb, um Rauch abzuleiten.

Wärmeabzug (WA)

Der WA ist eine Wand- oder Dachfläche, die bei einer bestimmten Temperatur selbstständig eine Öffnung freigibt, beispielsweise durch das Abschmelzen von thermoplastischen Dachlichtelementen. Dieser Abzug führt angestaute Hitze und Rauch ab, öffnet aber erst später als eine NRA und ist deshalb nicht als natürliche Rauchabzugsanlage geeignet.


Rauch-Differenzdruckanlagen (RDA)

Rauch-Differenzdruckanlagen verhindern das Eindringen von Rauch in Fluchtwege durch Überdruck. Ventilatoren und Klappen sorgen für einen leichten Überdruck in zu schützenden Räumen, sodass Rauch aus einem Gang nicht ins Treppenhaus gelangen kann, auch wenn die Türen dazwischen geöffnet werden.

Garagenentrauchung

Eine Garagenentrauchung ist eine individuell geplante und projektierte Rauchverdrängungs- und Entrauchungsanlage. Sie unterstützt die Selbst- und Fremdrettung, den Löschangriff und den Sachschutz. Die Auswahl eines Entrauchungssystems für Garagen hängt von der Fläche und Höhe des Garagenraums ab und ob die Garage ober- oder unterirdisch gelagert ist. In Tiefgaragen drängen Schubventilatoren den Rauch in bestimmte Bereiche, aus denen er abgesaugt wird, da die Schichtung des Rauchs aufgrund der geringen Raumhöhe nicht möglich ist.


Aufzugsschachtentrauchung

Die Aufzugsschachtentrauchung mittels RWA-Anlagen erfüllt zwei gesetzliche Anforderungen: die Rauchableitung im Brandfall und die Belüftung bei Bedarf. Im Aufzugsschacht sind dafür Rauchmelder und Klappen am oberen Ende angebracht. Im Brandfall lösen diese aus und leiten den Rauch nach oben aus dem Schacht. Das Hauptziel ist, den Rauchübertritt von einem Geschoss in ein anderes über den Fahrstuhlschacht zu verhindern.

Normwerk

• DIN-Normen, Anerkannte Regeln der Technik
• DIN-EN-Normen, DIN-ISO-Normen
• ISO-Normen

DIBT

• Bauregelliste

Gesetzgeber

• BauGB, MBO, LBO
• Verordnung und Verwaltungsvorschriften
• Richtlinien Technische Bestimmungen
• Bauproduktverordnung
• (M)VV - TB Teil TGA

Projektierung und Dimensionierung

Installation und Inbetriebnahme

Regelmäßige
Wartung

Eine sorgfältige Planung ist entscheidend für die Effektivität von RWA-Systemen. Die Projektierung umfasst die Berechnung der notwendigen Ab- und Zuluftöffnungen sowie die Auswahl geeigneter Komponenten. Dabei müssen die spezifischen Anforderungen des Gebäudes berücksichtigt werden, um eine optimale Funktion zu gewährleisten.

Die Installation von RWA-Systemen sollte von zertifizierten Fachbetrieben durchgeführt werden. Nach der Installation erfolgt die Inbetriebnahme, bei der alle Komponenten auf ihre Funktionalität getestet und justiert werden.

Um die einwandfreie Funktion eines RWA-Systems sicherzustellen, sind regelmäßige Wartungen unerlässlich. Diese beinhalten die Überprüfung aller mechanischen und elektrischen Komponenten sowie die Funktionsprüfung der Auslösemechanismen.


Neubau

Beim Neubau können alle brandschutztechnischen Anforderungen von Anfang an berücksichtigt werden. Dadurch können bauliche Maßnahmen und Systeme optimal integriert werden, um ein hohes Maß an Sicherheit zu gewährleisten. Moderne Technologien und Materialien verbessern den Schutz von Leben, Gesundheit und Sachwerten.

Bestand

Im Bestand müssen bestehende Gebäudestrukturen und -materialien berücksichtigt werden, was zusätzliche Herausforderungen darstellen kann. Hier sind Nachrüstungen und Anpassungen notwendig, um den Brandschutz an aktuelle Standards und Vorschriften anzupassen. roda bietet maßgeschneiderte Lösungen für die Sanierung und Modernisierung von Bestandsgebäuden.
