Lamellenfenster AUSSTELLLAMELLE

Randloses Design, nach außen öffnend

Das Lamellenfenster AUSSTELLLAMELLE, konzipiert für den Einbau in senkrechte Fassaden, repräsentiert architektonische Exzellenz, ohne in den Innenraum vorzustehen. Die Rahmenprofile aus thermisch getrennten Aluminium-Halbschalen und einer Kunststoff-Außen-Halbschale bieten höchste Energieeffizienz und Wärmedämmung. Wählbar zwischen 2-fach oder 3-fach Stufen-Isolierverglasung, ermöglicht dieses System eine Anpassung an unterschiedliche klimatische Anforderungen. Die Verglasung, die Rahmen- und Flügelprofile vollständig überdeckend, garantiert eine Ganzglasoptik und unterstreicht die Reinheit des Designs, welches die klaren Linien der Fassade betont.

Außenlamelle

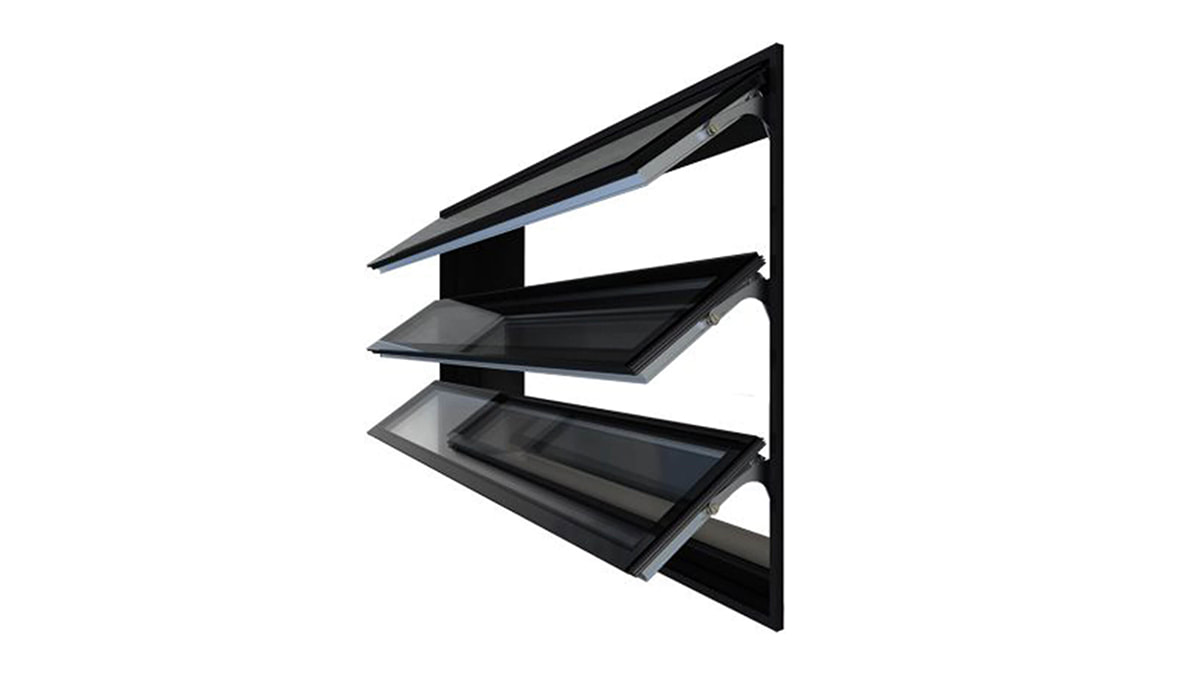

Die Besonderheit des Lamellenfensters liegt in seiner innovativen Außenlamellen-Konstruktion. Jede Lamelle ist oben gelagert und öffnet sich vollständig nach außen, was eine maximale und effiziente Belüftung ermöglicht. Der Öffnungswinkel der Lamellen ist standardmäßig auf etwa 80° eingestellt, kann jedoch je nach Anforderung und Design des Raumes zwischen 0° und 80° angepasst werden. Diese Flexibilität in der Handhabung gewährleistet sowohl eine optimale Luftzirkulation als auch eine anpassbare Lichtsteuerung, ohne die innere Raumästhetik zu beeinträchtigen.

Das Außenlamellenfenster von roda ist nicht nur ein fortschrittliches Element zur natürlichen Belüftung und Tageslichtnutzung, sondern es dient auch als effizientes Rauch- und Wärmeabzugsgerät (RWA), eine kritische Komponente im Brandschutzkonzept eines Gebäudes.

Bei einem Brandfall öffnen sich die Lamellenfenster automatisch, um Rauch und Hitze abzuleiten und so die Sicherheit der Personen im Gebäude zu erhöhen. Diese Funktion unterstützt die Rauchfreihaltung der Fluchtwege, erleichtert die Evakuierung und ermöglicht den Rettungskräften einen besseren Zugang. Durch seine Ganzglasoptik fügt sich das Lamellenfenster ästhetisch in jede Fassade ein und behält gleichzeitig seine essenzielle Funktion im Brandfall bei.

Broschüre jetzt downloaden!

Vorteile

Lamellenfenster Ausstelllamelle

Ästhetisches Design durch Ganzglasoptik
Vollständige Öffnung der Lamellen nach außen
Ebenfalls für die Sanierung bestehender, alter Fenster geeignet
Thermisch getrennte Aluminiumprofile für verbesserte Wärmedämmung.
Rahmenbautiefe 171 mm und eine schmale Rahmenansichtsbreite von 60 mm
Variable Lamellenhöhe: Bis 400 mm
Viele Einbau- und Befestigungsmöglichkeiten
Nutzung zur täglichen Be- und Entlüftung
Entrauchung nach DIN EN 12101-2
Ansichtsbreite von innen bei senkrechten Lamellen 60 mm, bei umlaufender 55mm Emaillierung der Scheiben

2- oder 3-fach Isolierverglasung bzw. Paneel
Variable Anschlussmöglichkeiten für z.B. Fensterbankprofile vorhanden
Beschichtung in allen RAL-Farben möglich
Antrieb 24 V, zugelassen für NRWG

Technische Details

Lamellenfenster Airstream

Lamellen

Die Lamellen bestehen ebenfalls aus thermisch getrennten, stranggepressten Aluminiumprofilen
Eine 2- oder 3-fach-Isolierverglasung nach Wahl ist bis zu einer Gesamtglasstärke von 38 bis 46 mm möglich
Zwei auf Langlebigkeit ausgelegte Dichtebenen mit einem speziellen TPE/PP-Aufbau

Größe

Minimale Rahmenbreite: 300 mm x 440 mm
Maximale Lamellenhöhe: 400mm
Maximale Elementgröße: 4,5 m²

Mögliche Größen auf Anfrage

Technische Werte geprüft nach din en 12101-2:2003

Aerodynamik: Cv = 0,53- 0,58 (ÖW80°)*
Standsicherheit unter Windlast: WL 2500

*in Abhängigkeit von Ausführung und Größe

Technische Werte geprüft nach DIN EN 14351-1:2006 + A1:2010

Schlagregendichtheit nach DIN EN 12207: Klasse 9A
Fugendurchlass nach DIN EN 12208: Klasse 4

Verglasungsvarianten

Das Lamellenfenster AUSSTELLLAMELLE gibt es mit verschiedenen Verglasungsvarianten: Passend zur Wärmedämmung kann zwischen zwei- oder dreifacher Isolierverglasung gewählt werden. Bei der Isolierverglasung ist je nach Wunsch auch ein Wärme- oder Sonnenschutzglas und auch ESG/VSG möglich. Zudem sind alle Varianten auf Schalldämmung und Witterung nach EN 14351-1 geprüft und bis zu einer Gesamtglasstärke von 38 mm bis 46 mm möglich.

Konstruktionsmerkmale

Das Lamellenfenster, ausgestattet mit thermisch getrennten Aluminiumrahmen, fügt sich nahtlos in Fassadensysteme ein und entspricht den Vorgaben des GEG 2020. Es lässt sich problemlos in verschiedene Baustrukturen wie Pfosten-Riegel-Systeme, Vorhangfassaden oder konventionelle Massivwände integrieren. Die einfache Zugänglichkeit und die Möglichkeit, Lamellen sowie Antriebselemente unkompliziert zu tauschen, zeichnen dieses Fenstersystem durch besondere Wartungsfreundlichkeit aus.
