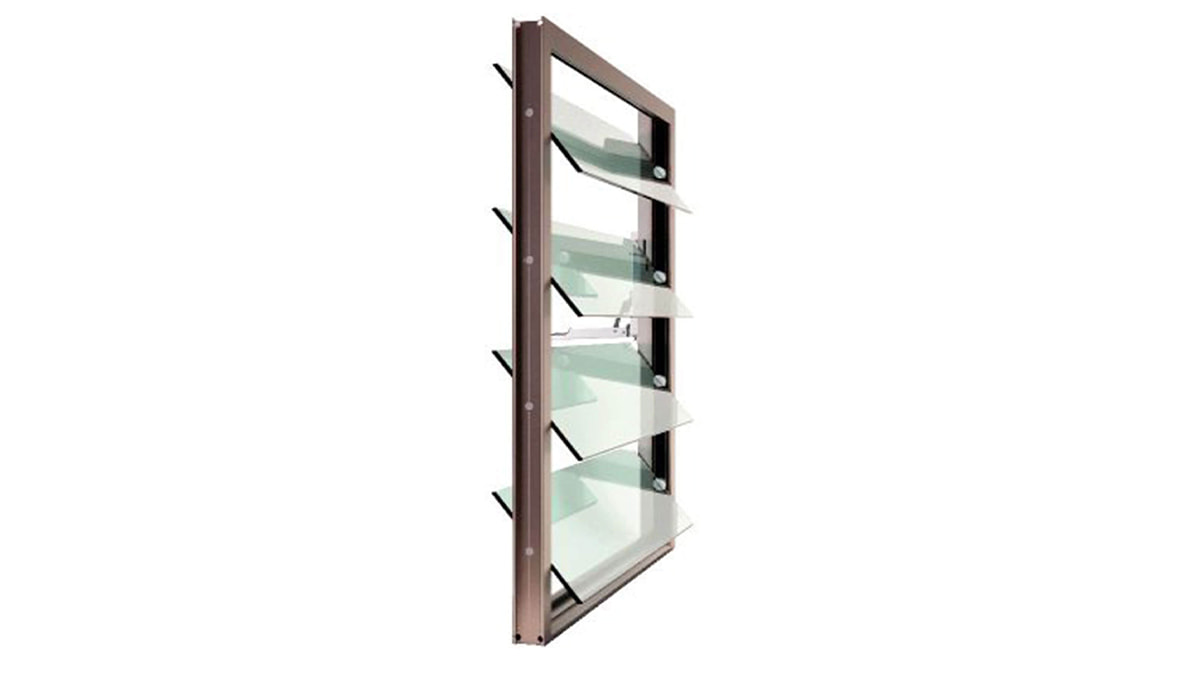

Lamellenfenster GANZGLASSYSTEM
Rahmenloses Design, voller Durchblick
Das Lamellenfenster GANZGLASSYSTEM definiert Transparenz neu, dank seiner rahmenlosen Glaslamellen, die punktförmig gelagert sind. Diese innovative Gestaltung erfüllt nicht nur höchste Ansprüche an Durchsichtigkeit, sondern bietet auch eine flächenbündige Optik dank einer stufenförmigen Überlappung der horizontalen Glaskanten. Die Rahmenkonstruktion besteht aus stranggepressten Aluminiumprofilen mit wahlweise 50 oder 60 mm Rahmenbautiefe und einer schmalen Rahmenansichtsbreite von 38 mm. Das Lamellenfenster GG Stufe ist zudem nach DIN EN 12101-2:2003 als NRWG (Natürlicher Rauch- und Wärmeabzug) zugelassen.
GANZGLASSYSTEM

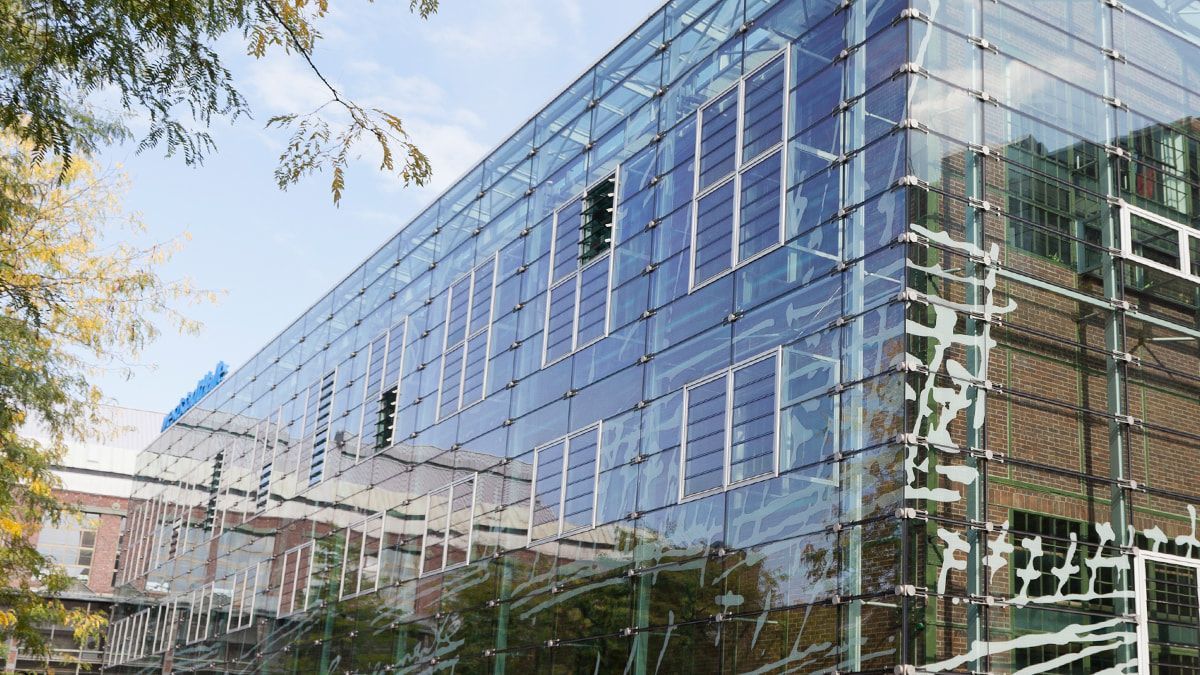

Das GANZGLASSYSTEM des Lamellenfensters besticht durch sein rahmenloses Design, das sich hervorragend für den Einsatz als elegante Vorhangfassade eignet und zugleich als eine zusätzliche, transparente Gebäudehülle fungieren kann. Die schlichte, unaufdringliche Optik vermittelt Modernität und Leichtigkeit, wobei die glatte Glasoberfläche eine durchgängige, ungestörte Ansicht schafft. Diese Bauweise ermöglicht eine perfekte Symbiose aus Funktionalität und zeitgenössischer Architektur und eröffnet neue Dimensionen der Gestaltungsfreiheit für innovative Fassadenkonzepte.
Das Lamellenfenster GANZGLASSYSTEM als RWA-System
Das GANZGLASSYSTEM Lamellenfenster von roda erfüllt nicht nur die Anforderungen für natürliche Belüftung und Tageslichtnutzung, sondern agiert auch als äußerst effizientes Rauch- und Wärmeabzugsgerät (RWA), was eine entscheidende Rolle im Brandschutzkonzept eines Gebäudes spielt.
Im Falle eines Brandes öffnen sich die Lamellenfenster automatisch, um Rauch und Hitze abzuleiten und somit die Sicherheit der Personen im Gebäude zu gewährleisten. Diese Funktion trägt dazu bei, Fluchtwege rauchfrei zu halten, die Evakuierung zu erleichtern und den Rettungskräften einen besseren Zugang zu verschaffen. Das GANZGLASSYSTEM Lamellenfenster fügt sich mit seiner Ganzglasoptik nahtlos in die Fassade ein, ohne dabei seine entscheidende Rolle im Brandfall zu vernachlässigen.seine essenzielle Funktion im Brandfall bei.
Vorteile
Lamellenfenster Ganzglassystem
- Ästhetisches und rahmenloses Design durch Ganzglasoptik
- Für den Einbau senkrechter Fassaden geeignet
- Höchste Qualität, dank stranggepresste Aluminiumprofile
- Schmale Rahmenbautiefe 50 bzw. 60 mm und eine schmale Rahmenansichtsbreite von nur 37 mm
- Viele Einbau- und Befestigungsmöglichkeiten
- Nutzung zur täglichen Be- und Entlüftung
- Entrauchung nach DIN EN 12101-2
- Lamellenhöhe variabel: 120 mm – 300 mm
- Variable Anschlussmöglichkeiten für z.B. Fensterbankprofile vorhanden
- Beschichtung in allen RAL-Farben möglich
Technische Details
Lamellenfenster Ganzglassystem
Lamellen
- Die Lamellen bestehen aus einer punktgehaltenen Zweifach-VSG-Verglasung (TVG- oder ESG Scheiben) mit umlaufend polierten Glaskanten
- Die Glaslamellen werden standardmäßig mit Achslagerung geliefert
Größe
- Minimale Rahmenbreite = 300 mm
- Maximale Rahmenbreite BT50 = 1500 mm (1400 NRWG)
- Maximale Rahmenbreite BT60 = 1800 mm
(breitere Elemente nur mit Teilung durch Mittelpfosten)
Technische Werte geprüft nach DIN EN 12101-2:2003
- BT50 – Aerodynamik: Cv = 0,52 – 0,59 (ÖW78°)*
- BT60 – Aerodynamik: Cv = 0,48 – 0,54 (ÖW64°)*
- Standsicherheit unter Windlast: WL 1500
*in Abhängigkeit von Ausführung und Größe
DICHTUNG
Die Dichtungen des Lamellenfensters bestehen seitlich aus einer Kombination von Filz und Bürsten, die für eine solide Abdichtung sorgen. Zusätzlich gewährleistet eine Silikon-Rahmendichtung die nötige Wetterbeständigkeit und unterstützt die Isoliereigenschaften des Fensters.
Verglasungsvarianten
Das Lamellenfenster im Ganzglassystem zeichnet sich durch seine Variabilität in den Verglasungsoptionen aus. Es ermöglicht den Einsatz von Einscheibensicherheitsglas (ESG) oder Verbundsicherheitsglas (VSG), jeweils mit einer präzisen, stumpfen Kante und als Stufenglas konzipiert. Diese Flexibilität in der Glasauswahl ermöglicht eine maßgeschneiderte Anpassung an sicherheitstechnische und ästhetische Anforderungen.
- Glasstärken: BT50 – 6, 8 oder 10 mm, BT60 – 12 mm
- Lamellenhöhe variabel: 120 – 300 mm
Konstruktionsmerkmale
Das Lamellenfenster GANZGLASSYSTEM besticht durch sein minimalistisches Design und integriert sich nahtlos in Fassadensysteme. Seine Gestaltung ermöglicht eine reibungslose Einbindung in diverse architektonische Strukturen, insbesondere als Teil von Vorhangfassaden.
