Dachanbindung

Abhängig von der Beschaffenheit Ihrer Dachkonstruktion sowie den Einsatzbedingungen vor Ort, wird die optimale Dachanbindungsvariante von uns geplant, damit wir mit unseren RWA-Anlagen, Oberlichtern oder Lüftungssystemen passend aufsetzen. Egal ob die Unterkonstruktion, aus Stahl, Beton, Holz, Porenbeton oder anderen Materialien besteht, wir haben die passenden Lösungen für Sie.
Unsere bewährten Sockelsysteme für Einzelgeräte auf dem Flachdach und individuell dimensionierten Zargen für Ihre Oberlichter, werden statisch geprüft und gegebenenfalls mit Versteifungsstreben ausgelegt. Dies bietet Ihnen langfristig Sicherheit für Ihre Systeme.
Wieder anders sieht die Dachanbindung bei Geräten aus, die beispielsweise in ein Sheddach oder auf dem First eines Satteldaches montiert werden. Denn diese bekommen eine Anbindung über Flansche.

EUROSOCKEL, EUROZARGE und Flansch: Alle drei Dachanbindugsvarianten bieten wir Ihnen bei roda. Die verschiedenen Dachanbindungsvarianten unterscheiden sich in den Ausführungen, Material und Einbau, damit die Dachanbindung am Ende perfekt auf Ihre Gegebenheiten vor Ort angepasst werden kann.

Einsatzbereiche

• Tageslichtsysteme
• Rauch- und Wärmeabzugsgeräte (RWA)
• Lüftungssysteme

Broschüre jetzt downloaden

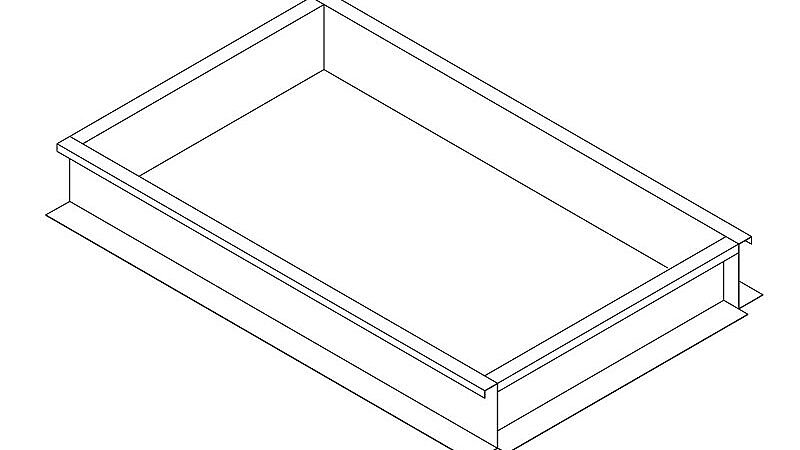

EUROSOCKEL

Auf dem EUROSOCKEL findet ein Gerät Platz. Der Aufbau des Sockels ist so gewählt, dass außen eine 80 mm starke Isolierung angebracht wird und die Eindichtung mit Folie, Bitumen-Schweißbahnen oder mit dem Blech durch einen Dachdecker erfolgen kann. Die Sockelhöhe von EUROSOCKEL beträgt standardmäßig 350 mm. Je nach Einbauart unter Beachtung der wasserführenden Dachebene sind jedoch Sockelhöhen zwischen 150 mm und 500 mm möglich.
Bei der Montage gibt es je nach den statischen Berechnungen folgende Ausführungen:

• Freitragend: die Aufsatzzarge liegt auf der Unterkonstruktion nur auf zwei Punkten.
• Selbsttragend: die Aufsatzzarge wird auf der gesamten Länge von der Unterkonstruktion getragen.

Die EUROSOCKEL werden in der Regel immer selbsttragend auf der gesamten Länge von der Auswechselung getragen. Zudem sind EURPSOCKEL mit einem umlaufenden Fuß-Flansch in 150 mm Breite zur problemlosen Befestigung auf der Unterkonstruktion gefertigt. Das Dachanbindungssystem vom Typ EUROSOCKEL gibt es in einer Schraub- oder Steckkonstruktion, wobei die Steckkonstruktion nur bei der selbsttragenden Ausführung eingesetzt werden kann.


EUROZARGE

Die EUROZARGE eignet sich perfekt für Lichtbänder und integrierte Geräte. Der Aufbau der EUROZARGE ist, wie bei EUROSOCKELN so gewählt, dass außen eine 80 mm starke Isolierung angebracht wird und die Eindichtung mit Folie, Bitumen-Schweißbahnen oder mit Blech durch einen Dachdecker erfolgen kann. Die Sockelhöhe von der EUROZARGE beträgt standardmäßig 350 mm. Je nach Einbauart unter Beachtung der wasserführenden Dachebene sind jedoch Sockelhöhen zwischen 150 mm und 500 mm möglich.
Bei der Montage von Aufsatzzargen bei Oberlichtsystemen gibt es je nach Bauart beziehungsweise nach den statischen Berechnungen folgende Ausführungen:

• Freitragend: die Aufsatzzarge liegt auf der Unterkonstruktion nur auf zwei Punkten.
• Selbsttragend: die Aufsatzzarge wird auf der gesamten Länge von der Unterkonstruktion getragen.

Die EUROZARGE sind mit einem umlaufenden Fuß-Flansch in 150 mm Breite zur problemlosen Befestigung auf der Unterkonstruktion gefertigt. Anders als bei den EUROSOCKEL wird wegen der Stabilität die EUROZARGE für Lichtstraßensysteme nur in geschraubter Variante eingesetzt.

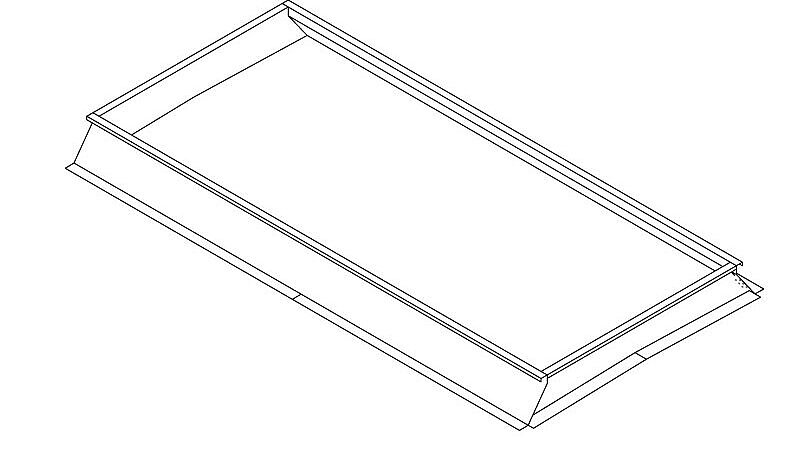

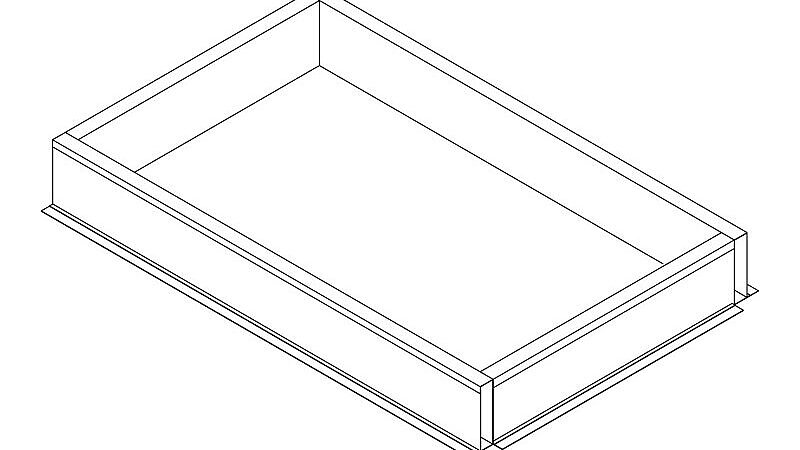

EUROSOCKEL

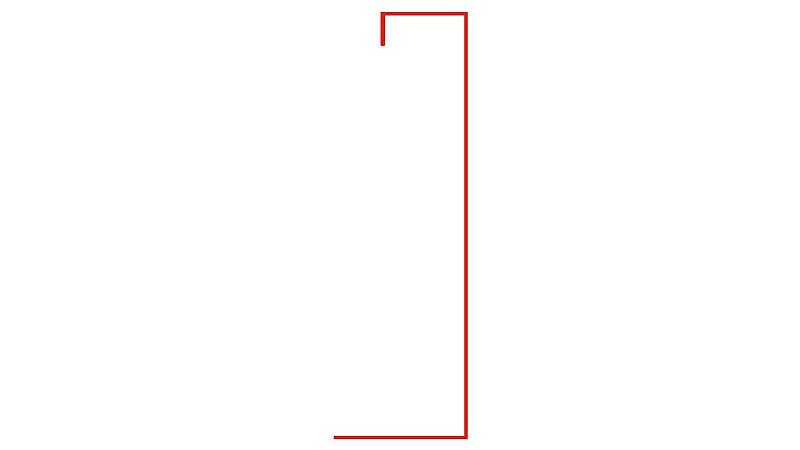

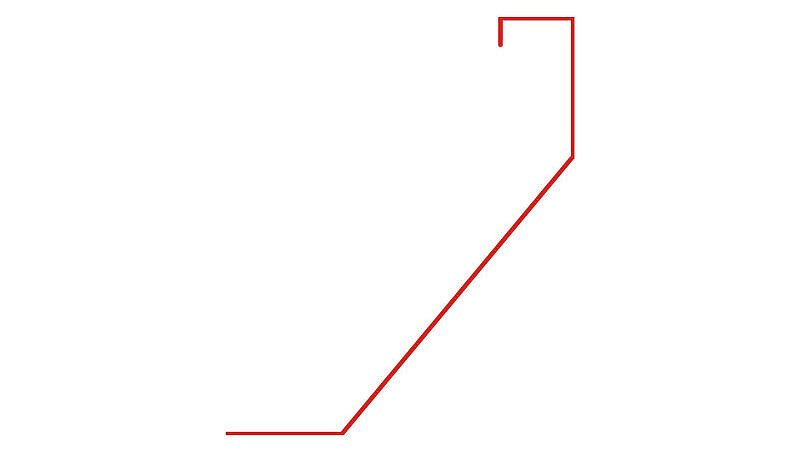

• Einschalig: sendizimirverzinktes Stahlblech gelascht
• Alternativ:
  • Sendizimirverzinktes Stahlblech verschraubt
  • Aluminium AIMg3 gelascht
  • Aluminium AIMg3 verschraubt
  • Aluminium AIMg3 verschweißt

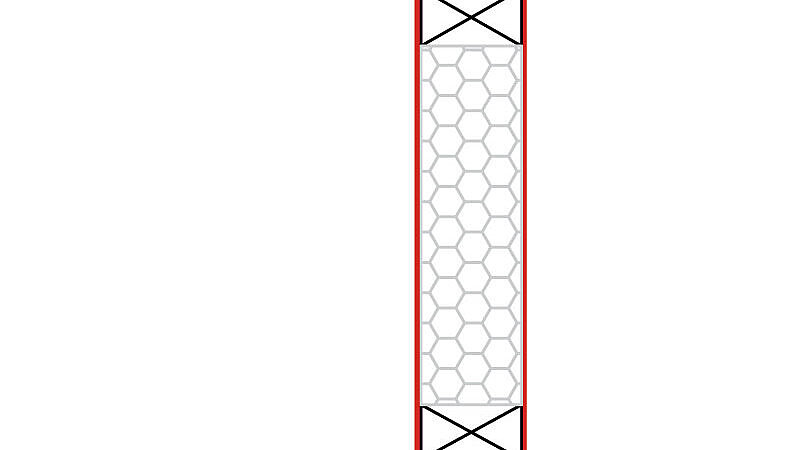

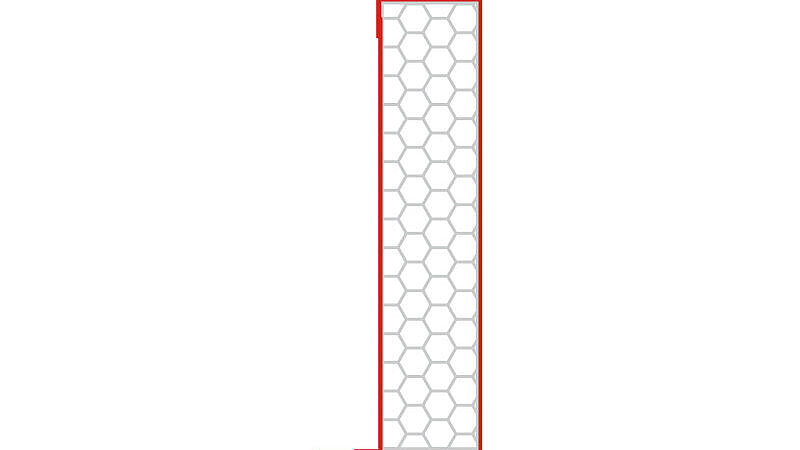

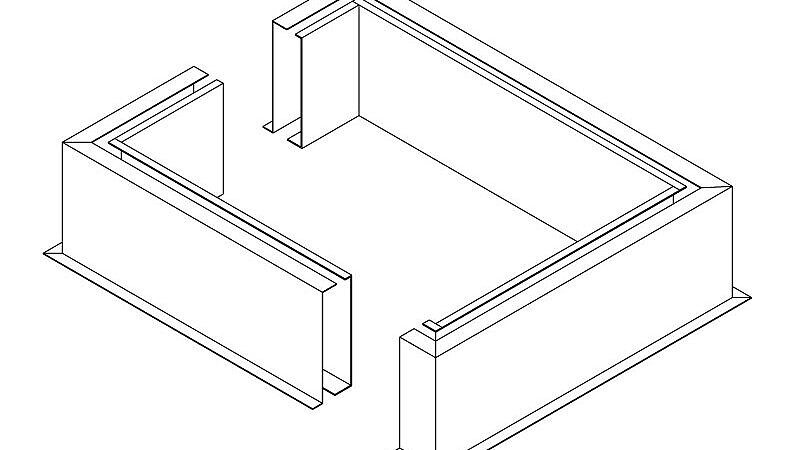

• Doppelschalig:
  • Aluminium AIMg3 gelascht
  • Aluminium AIMg3 verschraubt
  • Aluminium AIMg3 verschweißt

EUROZARGE

• Einschalig: sendzimirverzinktes Stahlblech verschraubt
• Alternativ: Aluminium AIMg3 verschraubt
• Doppelschalig: Aluminium AIMg3 verschraubt
